- Expliquer pourquoi la coronarographie est un luminogramme, et énumérer les quatre limites qui en découlent.
- Décrire le remodelage artériel et en déduire pourquoi une coronarographie normale n'exclut pas l'athérome.
- Exposer le principe physique de l'IVUS, de l'effet piézoélectrique à la reconstruction de la coupe.
- Distinguer résolution axiale et résolution latérale, en donner les ordres de grandeur, et dire ce que la fréquence fait gagner et perdre.
- Séparer les deux familles de sondes et rattacher à ce choix technique la purge, la consigne du moteur arrêté et l'artefact de rotation.
- Conduire un examen : préparation, cathéter guide, descente de la sonde, retrait motorisé, repères.
- Justifier le retrait motorisé à 0,5 mm par seconde par ce qu'il permet de mesurer.
- Reconnaître l'aspect trilaminaire normal et lire toute échogénicité par rapport à l'adventice.
- Identifier les composants de la plaque — lipidique, fibreux, calcaire — et énoncer ce que le calcium empêche de mesurer.
- Reconnaître un hématome sous-pariétal, une rupture de plaque et une dissection, et apprécier la profondeur de cette dernière.
- Contrôler le résultat d'un stent en cherchant dans l'ordre la sous-expansion, la malapposition et l'état des bords.
- Situer l'imagerie endocoronaire par rapport à la mesure de pression : ce que chacune tranche, et à quel moment de la procédure.
1. Ce que la coronarographie ne montre pas

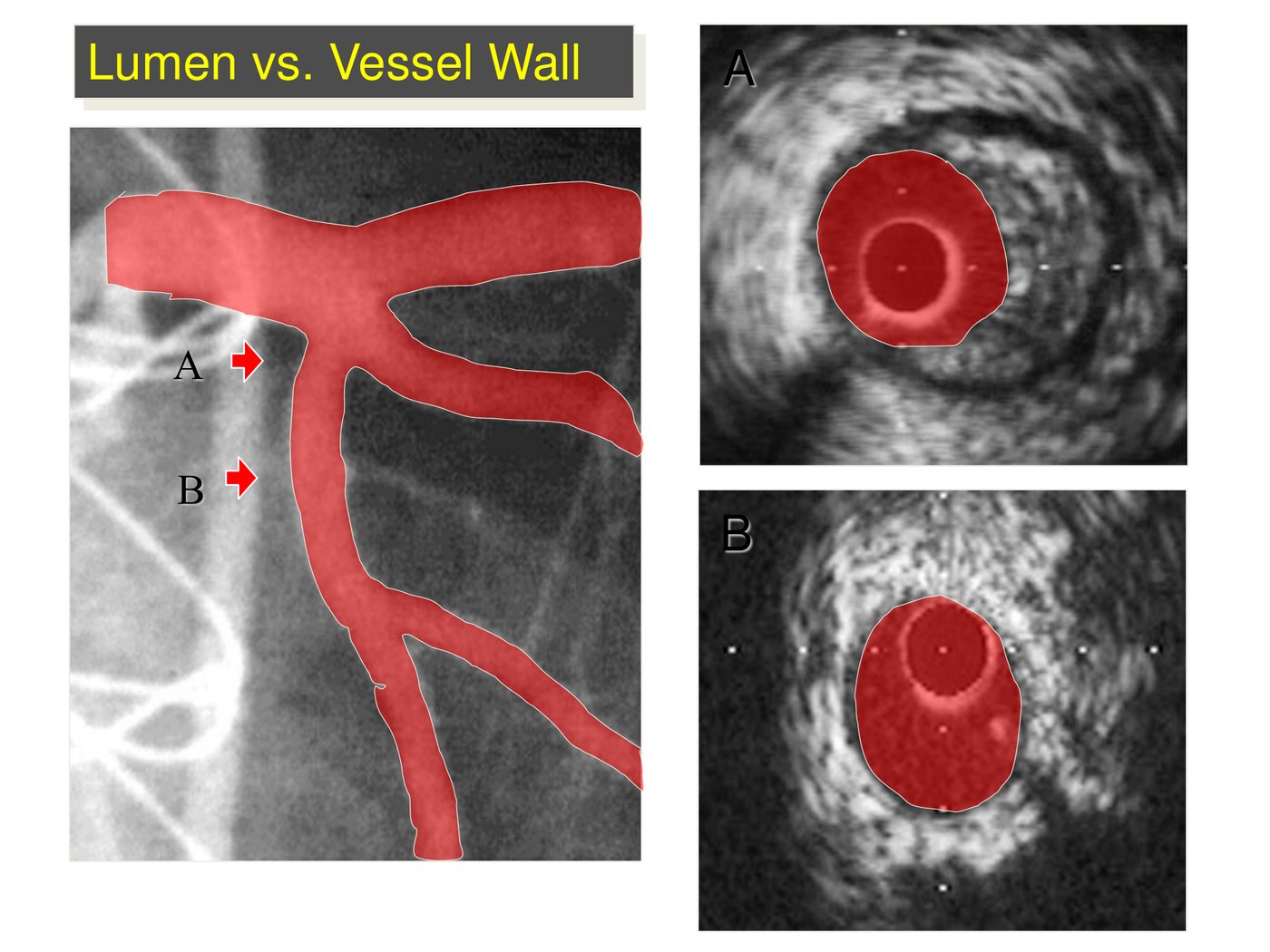

Un luminogramme, et rien d'autre
La coronarographie reste l'outil de travail quotidien et le point de départ de toute décision. Il faut pourtant se rappeler ce qu'elle est exactement : une projection en deux dimensions d'une structure en trois dimensions, obtenue en opacifiant la lumière du vaisseau. Elle ne montre pas l'artère — elle montre le moulage de son intérieur.
De cette nature découlent toutes ses limites, et elles ne se corrigent ni par une meilleure machine ni par un opérateur plus expérimenté.
| Limite | Ce qu'elle produit en pratique |
|---|---|
| C'est un luminogramme | La paroi est invisible : ni son épaisseur, ni sa composition, ni ce qu'elle contient |
| Projection en deux dimensions | Une lésion excentrée paraît serrée dans une incidence et large dans l'autre |
| Variation inter et intra-observateur | Deux lecteurs, ou le même lecteur à deux moments, ne cotent pas identiquement la même sténose |
| Le segment de référence est supposé sain | Il ne l'est presque jamais : le pourcentage de sténose est calculé contre un segment lui-même malade |
Le remodelage, qui rend le luminogramme trompeur
La raison profonde tient à la façon dont l'athérome s'installe. Aux stades précoces, la paroi ne fait pas saillie dans la lumière : l'artère s'élargit pour accueillir la plaque, si bien que le calibre intérieur reste longtemps normal. Un vaisseau largement envahi peut donc offrir une coronarographie parfaitement rassurante — la plaque est là, mesurable, mais elle n'a pas encore commencé à empiéter.
À l'inverse, un remodelage en sens contraire, où le vaisseau se rétracte autour de la plaque, produit une image angiographique inquiétante pour une charge athéromateuse modeste.
Trois situations où l'image ne suffit plus
- La lésion intermédiaire. L'œil ne tranche pas, et le pourcentage annoncé varie d'un lecteur à l'autre.
- La lésion ambiguë. Une image qui ne ressemble à rien de net : haziness, aspect flou, contours irréguliers, doute sur une dissection ou un thrombus.
- L'angioplastie complexe. Tronc commun, bifurcation, occlusion chronique, long segment, calcification — toutes les situations où le geste se prépare et se contrôle mieux qu'il ne s'improvise.
Ce que recouvre le mot « ambigu »
Le terme est vague à dessein, parce qu'il désigne moins une image qu'un embarras. Il couvre en pratique quelques situations reconnaissables.
- Un flou de contours — la haziness des Anglo-Saxons — qui peut être un thrombus, une dissection, une plaque ulcérée ou un simple artefact de remplissage.
- Une image de lacune, dont on ne sait pas si elle est intraluminale ou pariétale.
- Un ostium mal dégagé, où la superposition avec le cathéter guide interdit toute lecture.
- Une lésion excentrée, serrée dans une incidence et large dans l'autre, sans qu'aucune vue supplémentaire ne tranche.
- Un double contour, qui évoque une dissection sans la prouver.
Ce qu'elles ont en commun est instructif : dans chacune, la question porte sur ce qu'il y a dans la paroi ou contre elle — précisément ce qu'un luminogramme ne peut pas montrer. L'ambiguïté angiographique n'est pas un défaut de qualité d'image, c'est une limite de principe.
2. Le principe physique, et ce qu'il impose
De l'électricité à l'image
Un traducteur — un cristal piézoélectrique — convertit une énergie électrique en vibration mécanique, donc en ultrasons, à une fréquence de 20 à 40 MHz pour les sondes courantes. L'onde se propage, se réfléchit sur les interfaces qu'elle rencontre, et le même cristal recueille l'écho de retour et le reconvertit en signal électrique. La console reconstruit, à partir du temps de vol et de l'amplitude de chaque écho, une coupe transversale du vaisseau.
Ces fréquences sont dix à vingt fois plus élevées que celles de l'échocardiographie transthoracique, et c'est ce qui donne à l'IVUS sa finesse. Le prix en est la pénétration : plus la fréquence monte, moins l'onde va loin dans les tissus.
Champ proche, champ lointain
Le faisceau ne se comporte pas de la même façon près de la sonde et loin d'elle. Dans le champ proche, il reste parallèle et cohérent : c'est là que l'image est bonne. Sa longueur croît avec la taille du capteur et diminue avec la longueur d'onde — pour un traducteur de 0,8 mm à 30 MHz, elle est d'environ 4,2 mm. Au-delà, dans le champ lointain, le faisceau diverge et la résolution latérale se dégrade.
La conséquence pratique. L'image est d'autant meilleure que la structure examinée est proche de la sonde. Cela vaut pour la paroi d'un gros vaisseau, dont la partie la plus éloignée est moins bien définie, et cela explique une partie des difficultés rencontrées au tronc commun ou sur une artère ectasique.
Deux familles de sondes, et pourquoi cela se voit
Deux conceptions coexistent, et la plupart des particularités pratiques de l'examen en découlent.
| Sonde mécanique rotative | Sonde électronique en réseau | |
|---|---|---|
| Principe | Un traducteur unique, tourné par un câble d'entraînement | Une couronne de cristaux commutés électroniquement, aucune pièce mobile |
| Fréquences usuelles | Les plus élevées, jusqu'à la haute définition | Plus basses, donc résolution moindre |
| Descente dans l'artère | Moteur arrêté, sous scopie | Aucune précaution liée à la rotation |
| Artefact caractéristique | Rotation non uniforme si le câble est freiné | Impossible, faute de rotation mécanique |
| Purge | Indispensable : une bulle dans la gaine dégrade l'image d'emblée | Sans objet |
Retenez la logique plutôt que le tableau : ce qui tourne peut tourner mal, et ce qui ne tourne pas ne le peut pas. L'artefact de rotation, la purge et la consigne du moteur arrêté sont les trois conséquences d'un même choix technique.

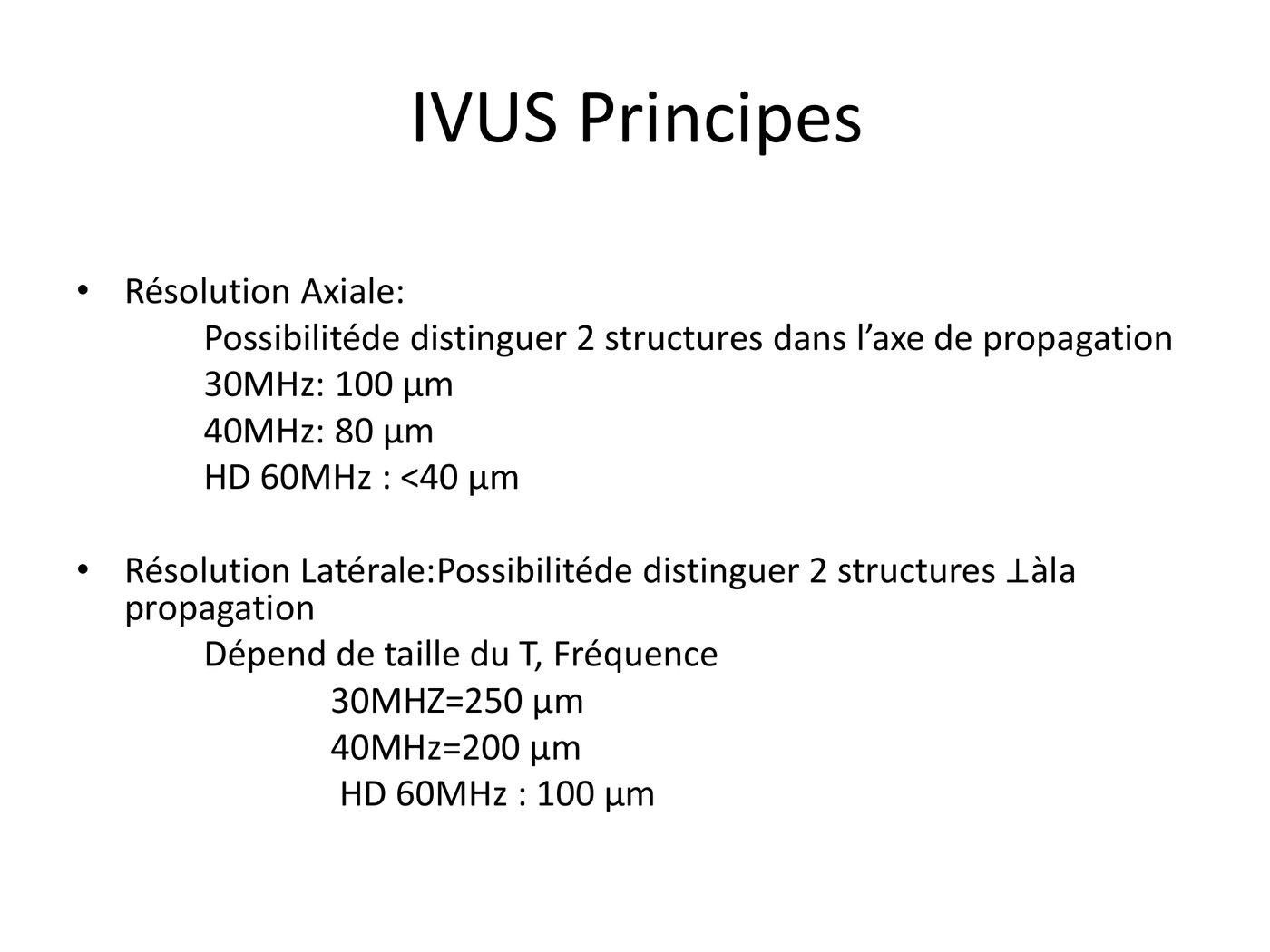

Deux résolutions, qui ne se valent pas
| Fréquence | Résolution axiale | Résolution latérale |
|---|---|---|
| 30 MHz | 100 µm | 250 µm |
| 40 MHz | 80 µm | 200 µm |
| 60 MHz — haute définition | moins de 40 µm | 100 µm |
La résolution axiale est la capacité de distinguer deux structures situées dans l'axe de propagation de l'onde ; la résolution latérale, celle de distinguer deux structures perpendiculaires à cet axe. La première dépend surtout de la fréquence, la seconde de la taille du traducteur et de la distance.
Retenez le rapport plus que les chiffres : la résolution latérale est deux à trois fois moins bonne que l'axiale. Une structure fine paraîtra donc mieux définie dans le sens du faisceau que sur les côtés — ce qui compte quand on juge l'épaisseur d'une chape fibreuse ou la netteté d'un lambeau de dissection.
3. Réaliser un examen
La séquence
- Préparer le patient : aspirine, héparine, et dérivé nitré en intracoronaire en début de procédure — isosorbide dinitrate, 1 à 3 mg. Sans lui, un spasme se fera passer pour une lésion, exactement comme en mesure de pression.
- Cathéter guide de 6 French, qui suffit à toutes les sondes courantes.
- Descendre la sonde dans la coronaire sur un guide d'angioplastie, sous scopie, et — pour une sonde mécanique — moteur arrêté.
- Placer l'extrémité largement en aval du segment à étudier, de façon à disposer d'une zone de référence distale saine.
- Enregistrer le retrait, motorisé.
Quand la sonde ne descend pas
La sonde d'IVUS est plus volumineuse et moins souple qu'un ballon : elle bute là où celui-ci passerait. Les causes se comptent sur les doigts d'une main, et chacune a sa parade.
- Une sténose trop serrée. On prédilate au ballon avant d'imager — au prix d'une modification de la lésion, dont il faut tenir compte à la lecture.
- Une tortuosité proximale. Le support manque : on renforce l'ancrage du cathéter guide, ou l'on passe sur un guide plus rigide.
- Une calcification circonférentielle. Le passage est rigide et étroit ; la préparation de plaque devient nécessaire avant toute imagerie.
- Un cathéter guide mal coaxial. La sonde s'appuie contre l'ostium au lieu d'entrer : c'est le cathéter qu'il faut reprendre, pas la sonde qu'il faut forcer.
Le retrait motorisé, et pourquoi il est indispensable
Le retrait automatique, à vitesse constante, est ce qui transforme une série d'images en une mesure de longueur. La vitesse conseillée est de 0,5 mm par seconde : connaissant la vitesse et le temps écoulé, la console convertit la durée d'enregistrement en distance parcourue.
Sans retrait motorisé, on dispose de coupes — utiles, mais dont on ignore l'espacement. La longueur d'une lésion, la distance entre deux repères, la longueur du stent à choisir : rien de tout cela ne se mesure sur un retrait manuel.
Un retrait manuel peut lui être associé, en complément, pour revenir lentement sur une zone d'intérêt et l'examiner sous plusieurs angles. Il ne le remplace pas.
Prendre des repères
Un examen IVUS n'est presque jamais unique : on enregistre avant le geste, puis après, et parfois à distance. Pour que les deux acquisitions soient comparables, il faut des repères anatomiques fixes — une branche collatérale, une bifurcation, une calcification caractéristique — qui servent de bornes.
4. Lire une image normale

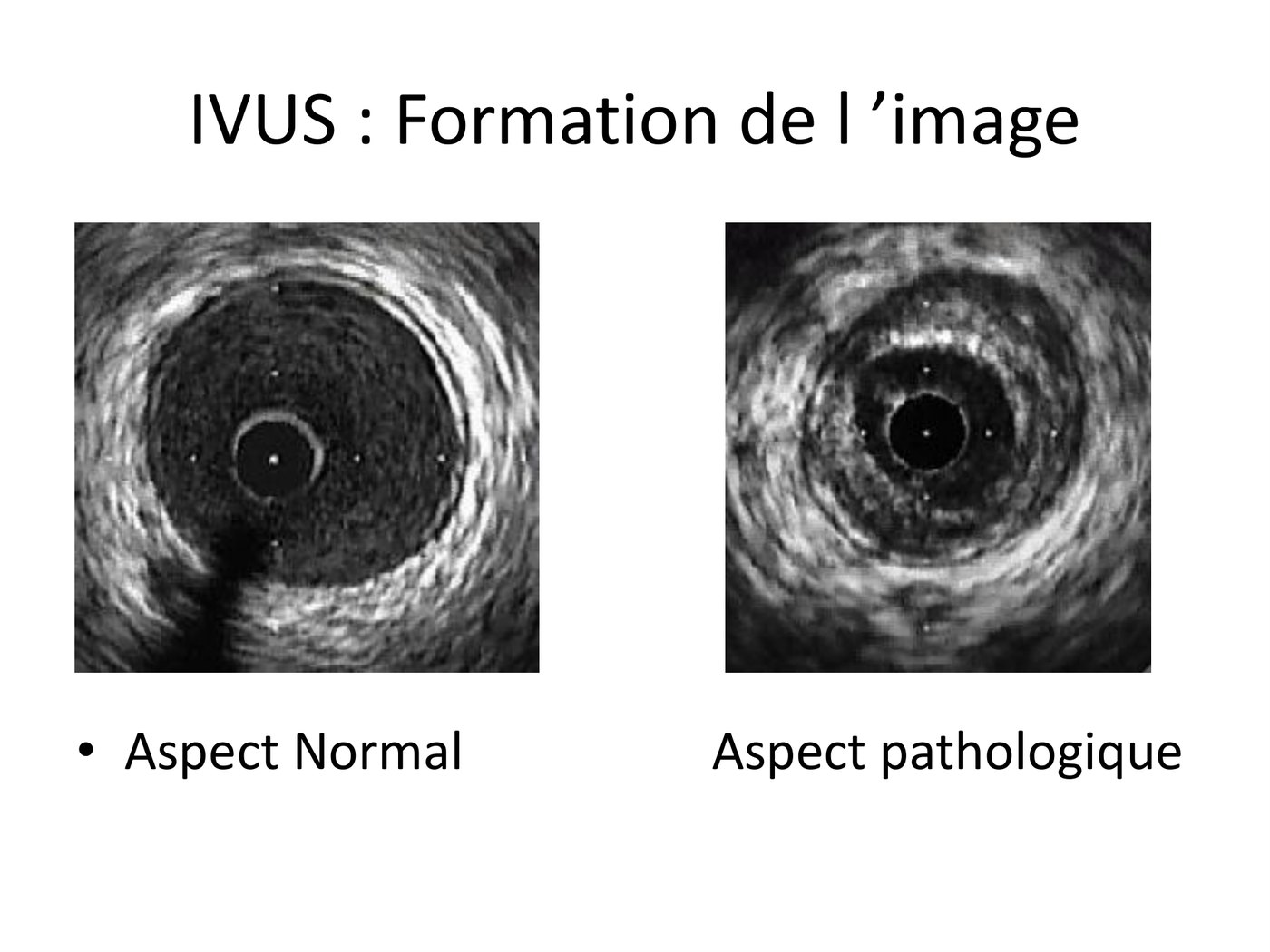

Une artère saine donne à l'IVUS une image en trois couches, que l'on apprend à reconnaître avant tout le reste.
| Couche | Aspect | Ce qui l'explique |
|---|---|---|
| Intima | Fin liseré échogène bordant la lumière | Interface entre le sang et la paroi |
| Média | Bande sombre, presque anéchogène | Structure musculaire homogène, pauvre en interfaces réfléchissantes |
| Adventice | Couche brillante, mal limitée en dehors | Tissu conjonctif dense, très réfléchissant |
La lumière elle-même n'est pas noire : le sang circulant produit un moucheté fin et mobile, qui la distingue d'une véritable cavité vide. Ce moucheté est un allié — il différencie la lumière d'un faux chenal ou d'un contenu tissulaire — et un piège, quand le flux ralentit et qu'il s'épaissit au point de ressembler à un thrombus.
Quand les trois couches ne se voient pas
L'aspect trilaminaire n'est pas constant, et son absence n'est pas toujours pathologique. La média n'apparaît comme une bande sombre que si l'intima qui la borde est assez épaisse pour être distinguée — ce qui suppose déjà un début d'épaississement intimal.
Chez un sujet jeune, à paroi strictement normale, l'intima est trop fine pour être résolue et la paroi peut apparaître comme une seule couche. À l'inverse, dans certains segments, l'aspect en trois couches persiste alors que la plaque est déjà volumineuse, la média restant identifiable derrière elle.
Une conséquence pour la mesure. La limite externe de la média — celle qui sert à mesurer la surface du vaisseau — est en réalité la frontière entre média et adventice, repérée sur le passage du sombre au brillant. Quand la média n'est pas identifiable, cette frontière se devine plutôt qu'elle ne se voit, et la mesure de charge athéromateuse perd en fiabilité. C'est une limite qu'il faut savoir énoncer plutôt que de la masquer par un chiffre.
5. Reconnaître les composants de la plaque
Le composant cellulaire et lipidique
Il donne des échos moins intenses que l'adventice : une zone relativement sombre au sein de la paroi. Il correspond le plus souvent à un contenu lipidique, parfois à une plaque riche en cellules.
Le piège est de le confondre avec un thrombus, lui aussi peu échogène. Deux éléments les séparent : le thrombus fait saillie dans la lumière et se déplace avec le flux, tandis que le contenu lipidique est dans la paroi et immobile.

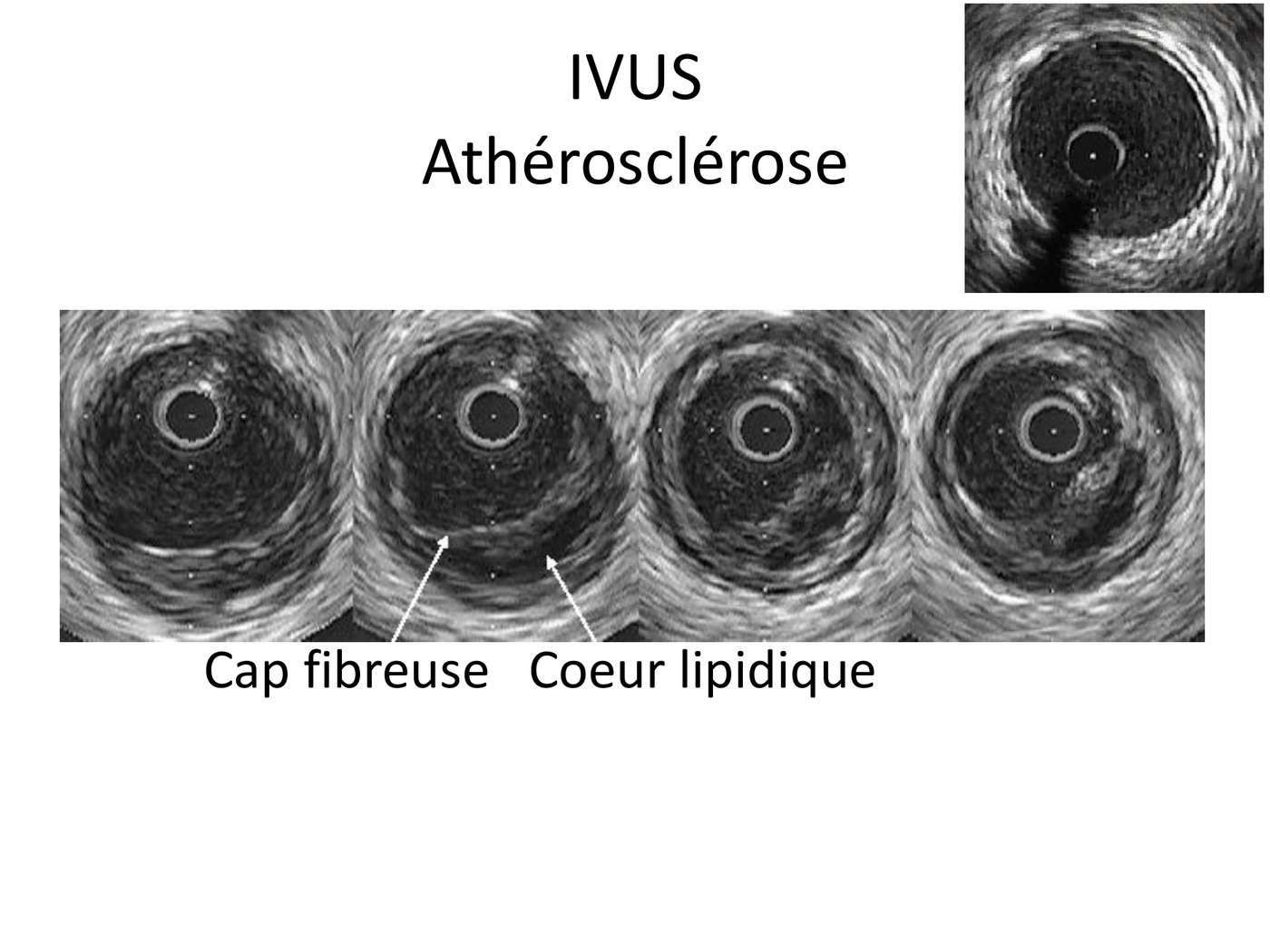

Sur une plaque évoluée, on distingue parfois la chape fibreuse, liseré plus brillant qui coiffe un cœur lipidique plus sombre. C'est la configuration à risque, et sa reconnaissance est l'une des raisons d'être de l'imagerie endocoronaire.
Le composant fibreux
Il donne des échos d'intensité égale ou supérieure à celle de l'adventice, homogènes. Quand il est dense, il peut projeter un cône d'ombre discret en arrière — moins net que celui du calcium, mais suffisant pour gêner la lecture de la paroi profonde.

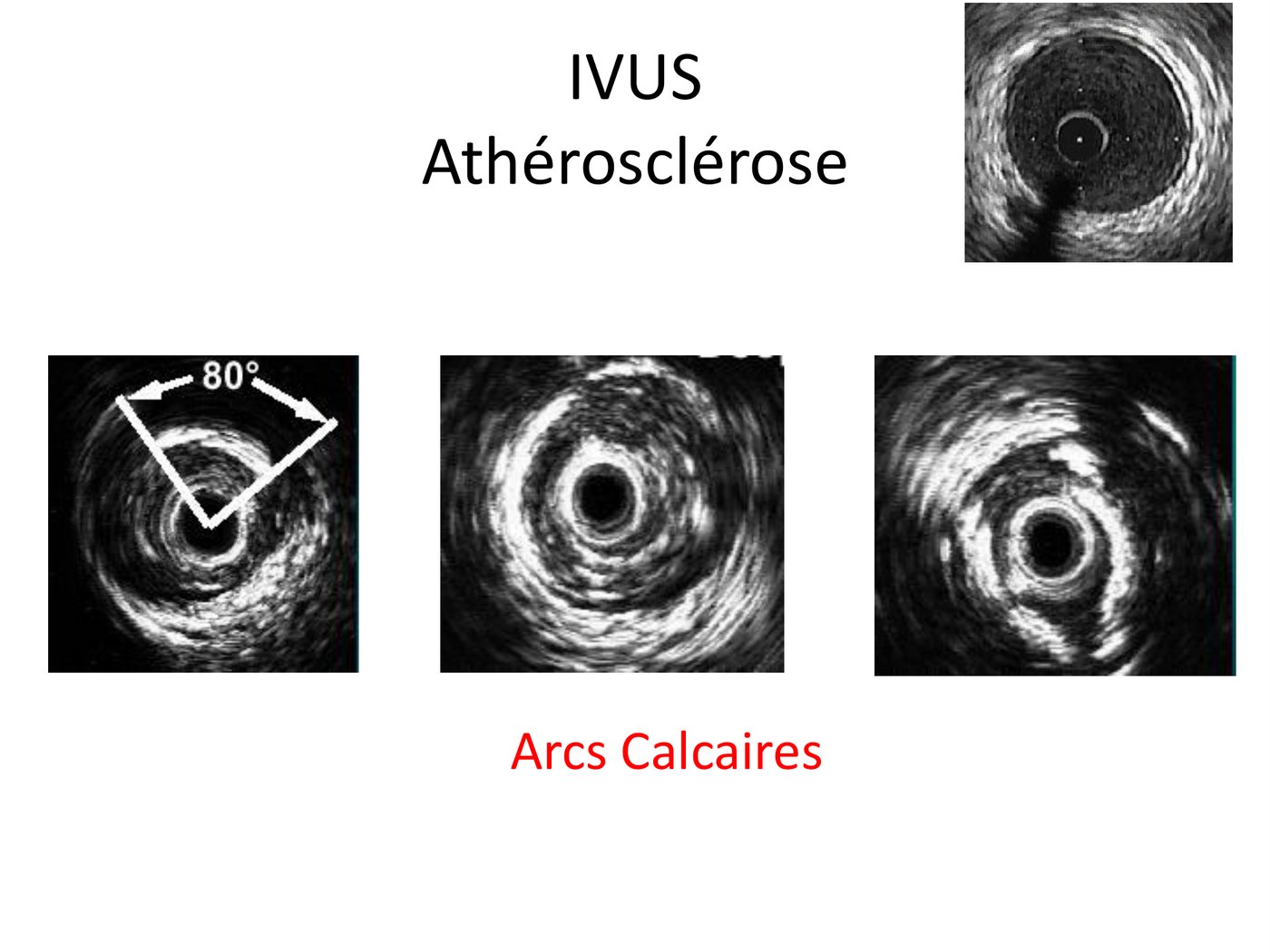

Le composant calcaire
C'est le plus reconnaissable, et le plus gênant.
- Échos très brillants, franchement supérieurs à ceux de l'adventice.
- Cône d'ombre net en arrière : l'onde ne traverse pas le calcium.
- Échos multiples — des réverbérations, qui répètent l'image de l'arc calcaire à intervalles réguliers vers la profondeur, et qu'il ne faut pas prendre pour des structures réelles.
Les plaques mixtes, associant plusieurs composants, sont en pratique les plus fréquentes ; la description doit alors préciser lequel domine et où.
Décrire une plaque mixte sans se payer de mots
La plupart des plaques associent plusieurs composants, et la tentation est grande de s'en tenir au mot « mixte », qui ne dit rien. Une description utile répond à quatre questions, dans cet ordre.
- Quel composant domine, et sur quel secteur ? On raisonne par quadrant ou en degrés, comme pour un arc calcaire.
- Y a-t-il du calcium, et où ? Superficiel — donc gênant pour l'expansion du stent — ou profond, contre l'adventice, où il gêne moins.
- Quelle est l'étendue de l'arc calcaire ? C'est elle, plus que la simple présence de calcium, qui décide d'une préparation de plaque.
- La paroi est-elle mesurable sur tout le tour ? Si un secteur est masqué par une ombre, il faut le dire — et ne pas donner une surface de vaisseau comme si elle avait été mesurée.
Cette discipline de description a un mérite pratique immédiat : elle produit exactement les informations dont dépend le geste suivant, alors qu'un adjectif ne produit rien.
6. Plaque compliquée : hématome, rupture, dissection

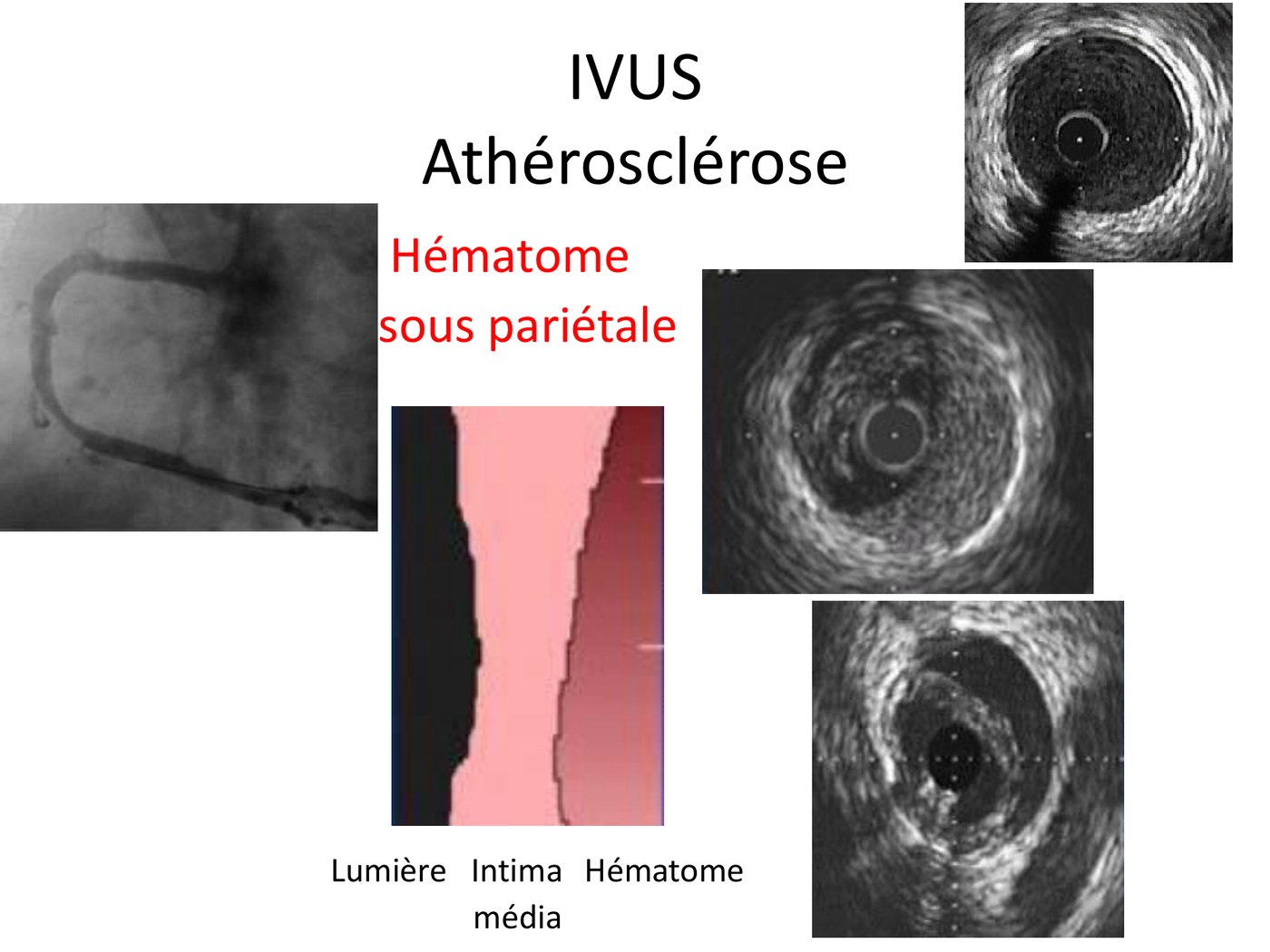

L'hématome sous-pariétal
Il se reconnaît à l'accumulation de sang entre l'intima et la média, ou dans la média elle-même, qui refoule la lumière sans la remplir. La coupe montre alors trois compartiments distincts : la lumière, le liseré intimal repoussé vers le centre, et la collection en croissant derrière lui.
C'est une des situations où l'angiographie est le plus prise en défaut : elle voit un rétrécissement, sans pouvoir dire s'il est dû à une plaque ou à une paroi disséquée par du sang — et la conduite n'est pas la même.
La rupture de plaque
Elle se traduit par une cavité en communication avec la lumière, creusée dans la plaque, dont la chape fibreuse est interrompue. On cherche le lambeau rompu et l'orifice de communication.

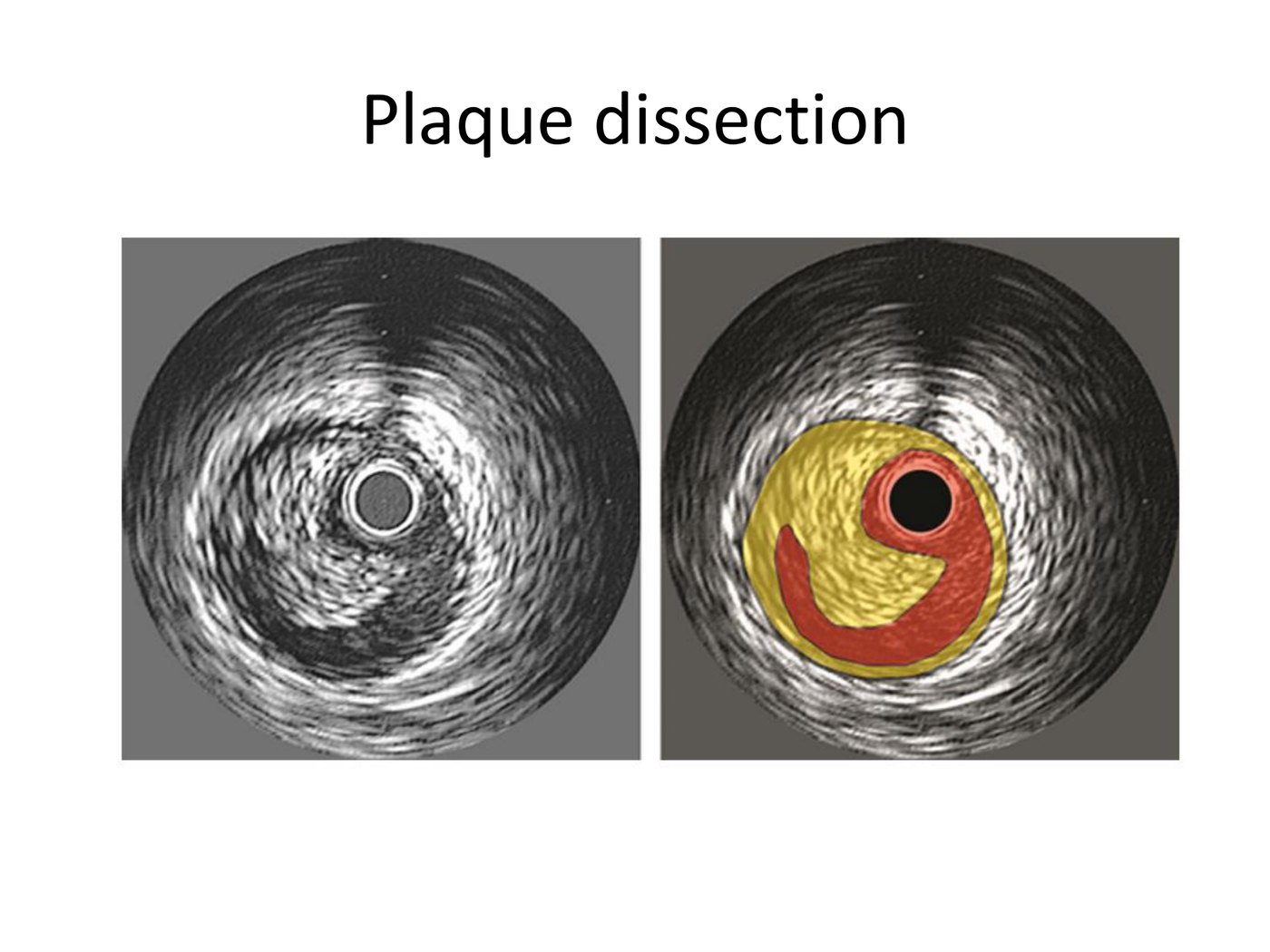

La dissection
C'est un lambeau mobile, décollé de la paroi, avec parfois un faux chenal derrière lui. Toute la question, en salle, est d'en apprécier trois caractères : sa profondeur — reste-t-elle intimale ou atteint-elle la média ? —, son étendue circonférentielle, et sa longueur. Ce sont eux qui décident de traiter ou de laisser.
Apprécier la profondeur d'une dissection
C'est le caractère qui commande la conduite, et il se lit sur la couche atteinte.
| Profondeur | Ce qu'on voit | Portée |
|---|---|---|
| Intimale | Le lambeau reste superficiel, la média est continue derrière lui | Le plus souvent bénigne : surveillance |
| Médiale | Le plan de clivage atteint la bande sombre de la média | À traiter si elle est longue, circonférentielle, ou si elle limite le flux |
| Jusqu'à l'adventice | La limite externe est interrompue ; risque d'hématome ou de perforation | Traitement, et surveillance rapprochée |
Deux autres caractères s'y ajoutent : l'étendue circonférentielle, qu'on exprime en degrés comme un arc calcaire, et la longueur, que seul le retrait motorisé permet de chiffrer. Une dissection intimale de quelques degrés sur deux millimètres ne se traite pas ; la même, sur deux centimètres et la moitié de la circonférence, se traite.
7. Contrôler le résultat d'un stent
Les trois questions à se poser
| Question | Ce qu'on observe | Ce qu'on fait |
|---|---|---|

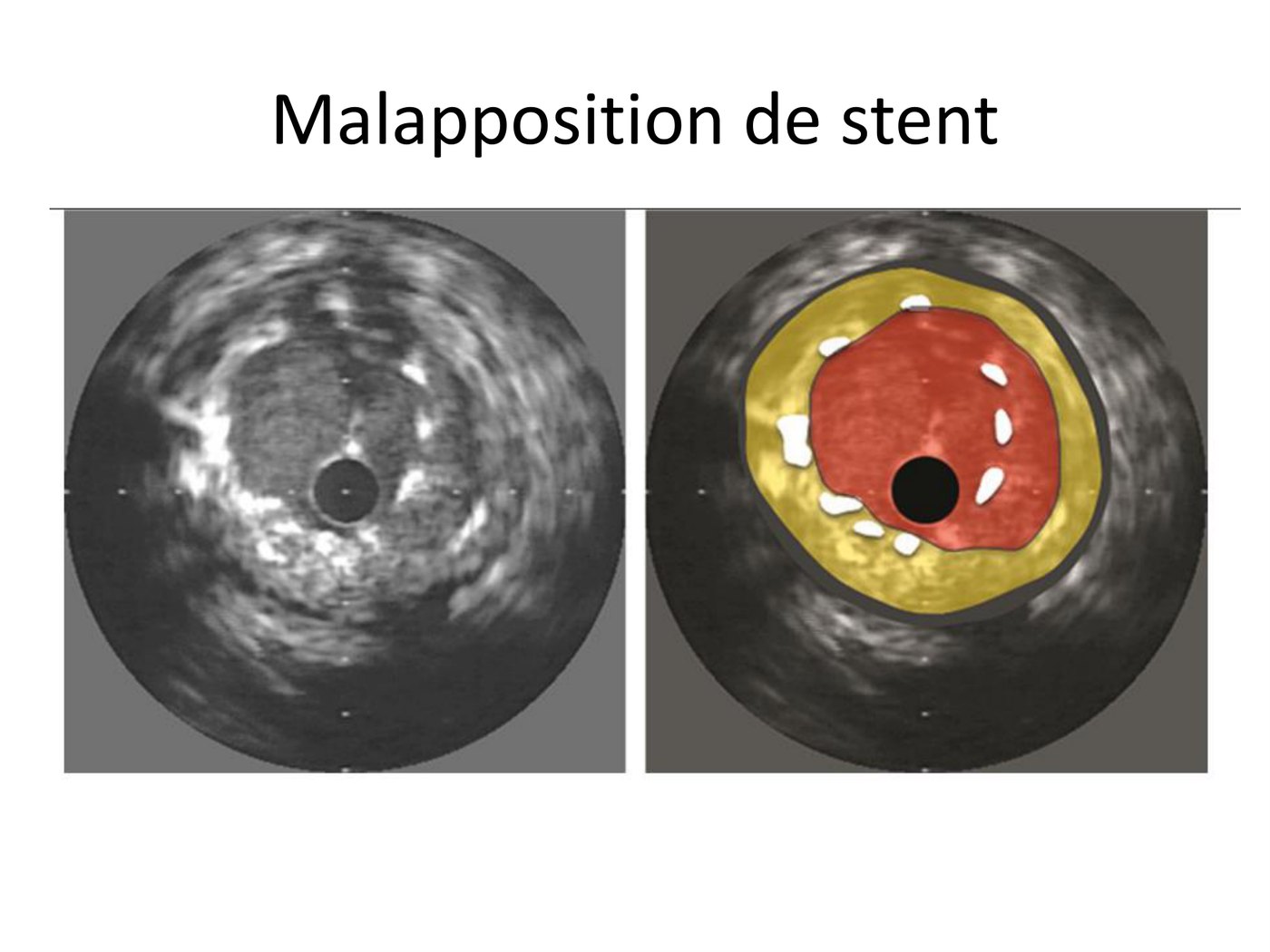

| Le stent est-il apposé ? | Un espace entre les mailles et la paroi, avec du sang derrière | Postdilater en regard, avec un ballon adapté au calibre local |
| Est-il expandu ? | Une surface interne nettement inférieure à celle des segments de référence | Postdilater à plus haute pression, ou reconsidérer la préparation de la plaque |
| Les bords sont-ils sains ? | Dissection de bord, plaque résiduelle importante juste au-delà du stent | Traiter le bord si la dissection est profonde ou étendue |
La sous-expansion est le prédicteur le plus puissant de thrombose de stent et de resténose : c'est elle que l'on cherche en premier. Elle se définit par une surface minimale du stent inférieure à 80 % de la surface de référence moyenne, ou, en valeur absolue, inférieure à 5,5 mm² en IVUS — 4,5 mm² en tomographie par cohérence optique. Une malapposition isolée et minime a un pronostic bénin ; elle est tolérée tant que la distance reste inférieure à 0,4 mm sur moins de 1 mm de long, et en dehors de la naissance d'une collatérale.
8. Les artefacts
Ils sont peu nombreux, et les connaître évite de traiter une image pour une lésion.
| Artefact | Aspect | Origine |
|---|---|---|
| Ring down | Anneau clair immédiatement autour du cathéter | Vibration résiduelle du traducteur ; les consoles le masquent par un disque noir |

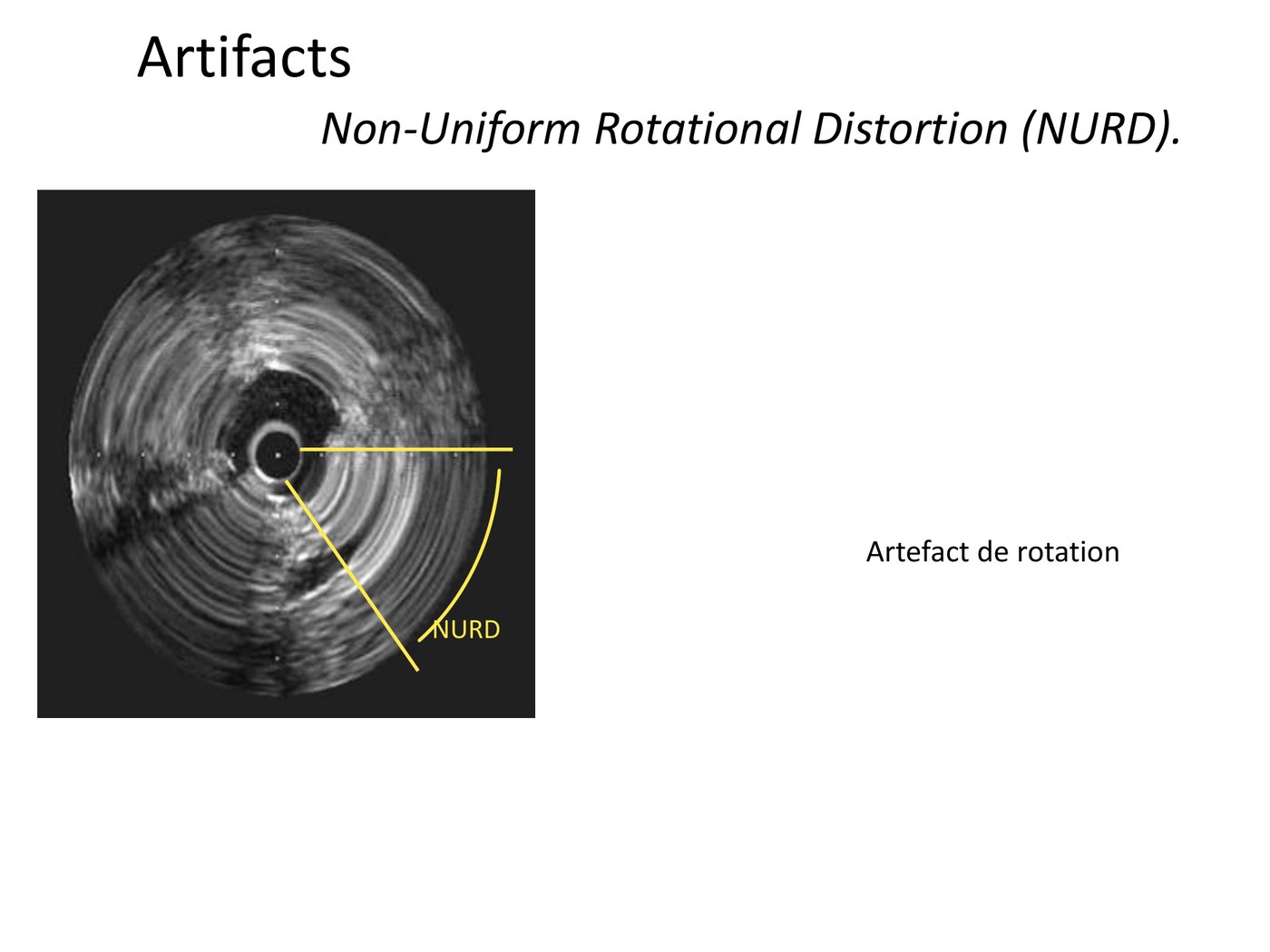

| NURD | Secteur étiré ou comprimé, comme un « éventail » déformé | Rotation non uniforme de la sonde mécanique, freinée par un cathéter coudé ou trop serré |
| Artefact de midi | Décalage en spirale entre le début et la fin d'une coupe | Le retrait progresse pendant que la sonde tourne : la coupe n'est pas plane mais hélicoïdale |
| Blood speckle | Moucheté dense dans la lumière | Flux ralenti ; peut simuler un thrombus ou masquer la limite de la lumière |
| Artefact de guide | Petite image brillante avec son ombre | Le guide d'angioplastie, situé à côté de la sonde, réfléchit fortement |
La position de la sonde compte aussi. Une sonde plaquée contre la paroi, ou engagée obliquement, déforme la coupe : le vaisseau paraît ovale alors qu'il est rond, et les mesures de surface sont surestimées. Avant de mesurer, on vérifie que la sonde est à peu près centrée et que la coupe est perpendiculaire à l'axe du vaisseau.

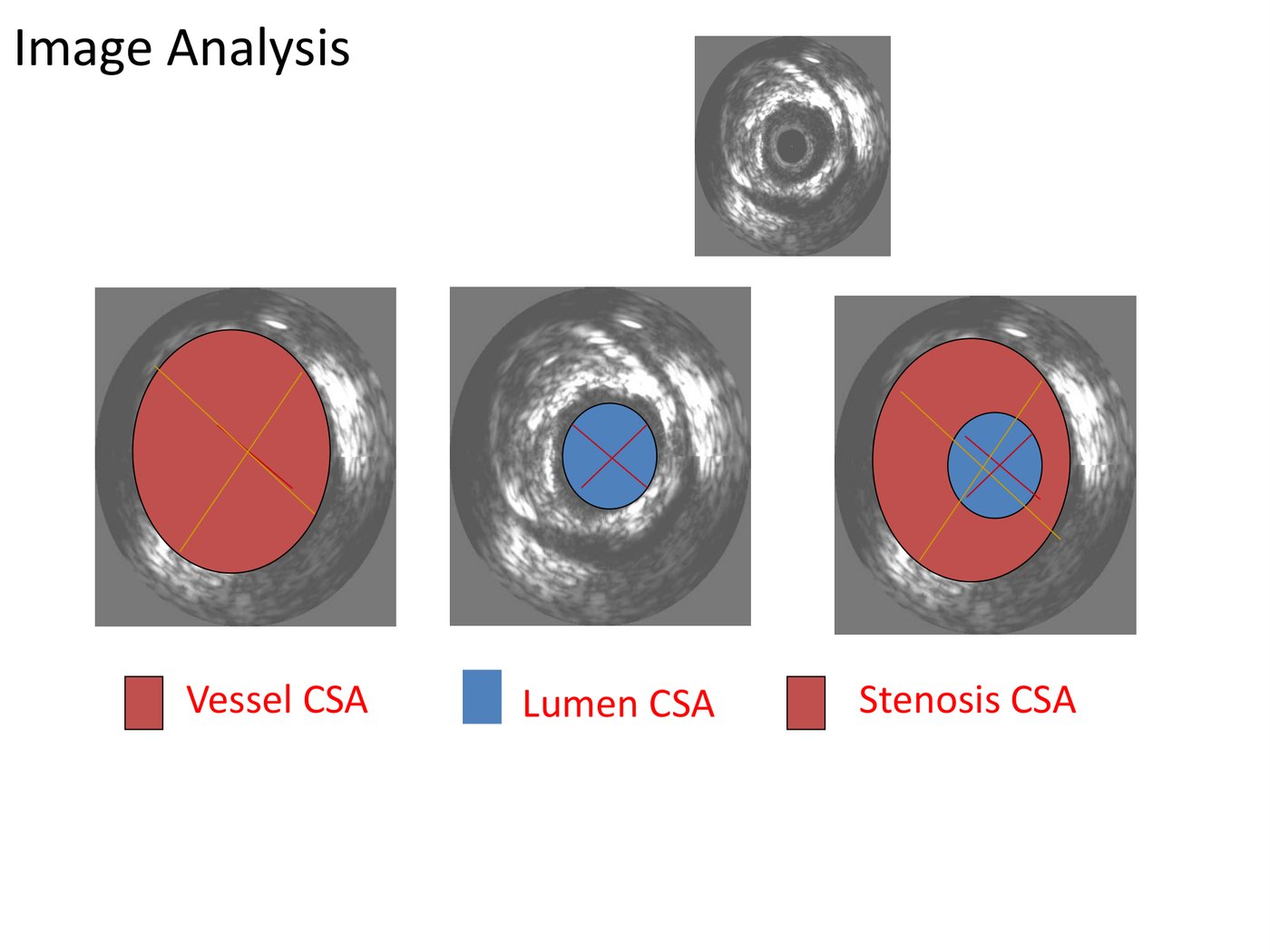

9. L'analyse quantitative
Les mesures de base
| Mesure | Définition |
|---|---|
| Surface luminale | Surface de section de la lumière, tracée sur l'interface sang-intima |
| Surface du vaisseau | Surface de section délimitée par la limite externe de la média |
| Charge athéromateuse | Part de la surface du vaisseau occupée par la plaque : surface du vaisseau moins surface luminale, rapportée à la surface du vaisseau |
| Diamètre luminal minimal | Le plus petit diamètre mesuré sur la coupe la plus étroite |
| Longueur | Distance entre deux repères, calculée à partir de la vitesse de retrait |
Le pourcentage de sténose, et sa fragilité
Il se calcule en rapportant la surface luminale minimale à celle d'un segment de référence. Toute la difficulté est là : ce segment de référence est choisi par l'opérateur, et il n'est presque jamais indemne. Le même vaisseau, mesuré contre une référence proximale ou distale, donnera deux pourcentages différents.
C'est pourquoi l'IVUS moderne s'appuie davantage sur des surfaces absolues — la surface luminale minimale, la surface du stent — que sur des pourcentages, dont le dénominateur est discutable.
La charge athéromateuse, et ce qu'elle vaut
C'est la grandeur la plus propre à l'IVUS, celle qu'aucune autre technique ne donne : la part de la surface du vaisseau occupée par la plaque. Elle mesure la maladie, non son retentissement.
Deux usages en découlent. Le premier est descriptif : une charge élevée sur un segment de calibre conservé est la signature du remodelage, et elle explique qu'une angiographie normale ne rassure pas. Le second est pratique : une charge importante en zone d'atterrissage — là où le bord du stent va se poser — expose à une dissection de bord et à une resténose de bord. On cherche donc, avant d'implanter, un segment de plus faible charge sur lequel poser les extrémités.
10. Les indications
Les trois indications historiques
Elles n'ont pas changé et restent le socle : lésion intermédiaire, lésion ambiguë, angioplastie complexe.
Ce qui s'y est ajouté
- Le tronc commun, où l'angiographie est la moins fiable et l'enjeu le plus lourd.
- L'occlusion chronique, pour retrouver le vrai chenal, confirmer la position du guide et repérer le point d'entrée de l'occlusion depuis une branche collatérale.
- L'optimisation du résultat après implantation, qui est aujourd'hui l'usage le plus documenté.
- La compréhension d'une resténose ou d'une thrombose de stent, où l'imagerie répond à une question que rien d'autre ne peut trancher : le stent était-il sous-expandu, mal apposé, ou la maladie a-t-elle progressé ?
La question que l'angiographie ne tranche pas. Est-ce une prolifération néo-intimale — la maladie qui revient — ou un stent qui n'a jamais été correctement déployé ? Les deux donnent la même image.
Ce que l'IVUS montre. Si la surface du stent est correcte et la lumière comblée par un tissu homogène peu échogène, c'est une resténose vraie. Si les mailles sont resserrées et la surface du stent nettement inférieure à celle des références, c'est une sous-expansion — et le traitement n'est pas le même : ce n'est pas d'un second stent qu'il s'agit, mais d'une dilatation à haute pression, éventuellement précédée d'une préparation de la plaque.
Pourquoi cela compte. Empiler un stent dans un stent sous-expandu reproduit l'erreur et aggrave la situation.
Le dilemme. Poser un second stent pour couvrir ce qu'on suppose être une dissection de bord, ou s'arrêter là. Les deux décisions ont un coût : un stent de plus, ou une dissection laissée en place.
Ce que l'image tranche. Elle dit d'abord s'il s'agit bien d'une dissection, ou seulement d'une plaque résiduelle excentrée qui trouble le remplissage. Si c'est une dissection, elle en donne les trois caractères qui décident : profondeur, étendue circonférentielle, longueur.
La conduite. Une dissection intimale, courte et non circonférentielle, en aval d'un stent bien apposé, se surveille. Une dissection atteignant la média sur un long segment se traite. Sans imagerie on tranche à l'aveugle — et la pente naturelle est de couvrir, donc d'allonger inutilement la zone stentée.
Ce qu'en disent les recommandations
Les recommandations européennes sur la revascularisation myocardique et le document de consensus européen sur l'imagerie endocoronaire retiennent l'imagerie — IVUS ou tomographie par cohérence optique, sans hiérarchie — pour deux usages distincts qu'il faut savoir séparer.
- Évaluer une lésion dont la sévérité est incertaine, en particulier au tronc commun, où la mesure de surface remplace un pourcentage devenu inexploitable.
- Guider et optimiser l'implantation d'un stent, notamment dans les situations complexes — tronc commun, bifurcation, long segment, occlusion chronique, resténose ou thrombose de stent.
Le second usage est aujourd'hui le mieux étayé, et c'est aussi le moins pratiqué : l'imagerie de contrôle après implantation reste, dans beaucoup de centres, l'exception plutôt que la règle. L'écart entre ce que les essais montrent et ce que les salles font est l'un des rares de la cardiologie interventionnelle où l'obstacle n'est ni la preuve ni le matériel, mais l'habitude.
Une lecture honnête du niveau de preuve. Ces essais ont été conduits par des opérateurs entraînés, avec des protocoles d'optimisation écrits à l'avance. Le bénéfice observé suppose donc à la fois de faire l'examen, de savoir le lire, et d'avoir décidé par avance de ce que l'on ferait selon ce qu'il montre. Une imagerie faite sans protocole de décision ne reproduit pas les résultats des essais — elle ajoute du temps, pas du bénéfice.
11. Ce que les essais randomisés ont établi
Guider l'implantation change le devenir
Plusieurs essais randomisés ont comparé une angioplastie guidée par l'IVUS à une angioplastie guidée par la seule angiographie, avec un critère clinique.
| Essai | Population | Ce qu'il a montré |
|---|---|---|
| IVUS-XPL | Lésions longues traitées par stent actif | Réduction des événements majeurs à un an dans le bras guidé par l'IVUS |
| ULTIMATE | Population tout-venant recevant un stent actif | Réduction de l'échec de la lésion cible à un an |
| RENOVATE-COMPLEX-PCI | Lésions complexes | Réduction des événements majeurs avec une angioplastie guidée par l'imagerie endocoronaire |
Un vaste registre prospectif conduit sur des patients recevant un stent actif est allé dans le même sens, en associant le guidage par IVUS à une réduction des thromboses de stent et des infarctus.
Comment lire ce faisceau. Aucun de ces travaux ne dit que l'image vaut mieux que le geste : ils disent que l'image conduit à faire le geste autrement — des stents plus longs, plus larges, davantage postdilatés — et que c'est ce changement de geste qui produit le bénéfice. L'imagerie n'améliore rien si l'on ne modifie pas sa conduite en fonction de ce qu'elle montre.
Comment l'image change le geste, concrètement
Le mécanisme du bénéfice n'a rien de mystérieux, et il vaut d'être détaillé parce qu'il indique ce qu'il faut regarder.
- Le calibre de référence est presque toujours plus grand que l'angiographie ne le suggère. Le vaisseau étant malade sur toute sa longueur, le segment pris pour référence est lui-même rétréci. L'image conduit donc à choisir des stents plus larges.
- La lésion est plus longue qu'elle ne paraît. Les zones de plaque non sténosante n'apparaissent pas sur le luminogramme : l'image conduit à des stents plus longs, et surtout à des zones d'atterrissage saines.
- La postdilatation est plus souvent jugée nécessaire. Une sous-expansion invisible à l'angiographie se voit immédiatement à l'image.
- Le calcium est reconnu avant le geste. Un arc calcaire étendu impose une préparation de plaque qu'on aurait négligée — et son absence est une cause classique de sous-expansion.
Ce que cela implique pour l'apprentissage. Il ne suffit pas de savoir faire l'examen : il faut savoir quelle décision chaque mesure commande. Un opérateur qui enregistre un beau retrait puis implante le stent qu'il avait choisi sur l'angiographie n'a rien gagné — et c'est exactement ce que les essais ont dû éviter pour montrer un bénéfice.
12. Le tronc commun — pour aller plus loin
Pourquoi l'angiographie y est le plus prise en défaut
Le tronc commun est court, souvent atteint de façon diffuse, et dépourvu de segment de référence vraiment sain : le pourcentage de sténose y perd presque tout son sens. Il se projette mal, se raccourcit selon l'incidence, et son ostium est difficile à dégager. C'est le segment où deux lecteurs expérimentés divergent le plus.
La surface luminale minimale
La décision s'y appuie sur une surface absolue, et non sur un pourcentage. Le seuil retenu en pratique est une surface luminale minimale de 6 mm² : au-dessus, différer la revascularisation s'est montré sûr dans les séries publiées ; en dessous, la lésion est traitée.
Trois difficultés techniques propres à ce segment
- Le cathéter guide doit être désengagé. Laissé dans l'ostium, il masque exactement la zone qu'on veut voir — et c'est la même exigence que pour la mesure de pression, où il ampute la pression de référence.
- Le calibre est grand. Le champ proche de la sonde ne couvre pas toujours la paroi opposée : la limite externe y est moins nette, et la mesure de surface du vaisseau moins fiable que la mesure de surface luminale.
- Le segment est court. Il faut souvent interroger les deux branches — interventriculaire antérieure et circonflexe — en remontant depuis chacune, pour couvrir l'ostium et le corps sous deux angles.
Ce que l'IVUS apporte en plus du chiffre
Au tronc commun, l'image ne sert pas qu'à décider s'il faut traiter. Elle dit où la plaque s'étend — ostium, corps, bifurcation —, ce qui commande la stratégie de stenting ; elle mesure les calibres de référence, souvent sous-estimés à l'angiographie ; et elle quantifie le calcium, dont dépend la préparation de la plaque.
13. IVUS ou tomographie par cohérence optique ? — pour aller plus loin
Les deux techniques répondent à la même question par des moyens opposés, et le cours suivant traite la seconde en détail. Ce qu'il faut retenir dès maintenant tient en un arbitrage.
| IVUS (ultrasons) | Tomographie par cohérence optique (lumière) | |
|---|---|---|
| Résolution | De l'ordre de 100 µm en axial | Environ dix fois meilleure |
| Pénétration | Traverse toute la paroi et voit la limite externe du vaisseau | Faible : la lumière est arrêtée par la plaque |
| Sang | Traverse le sang | Exige de chasser le sang par une injection de contraste |
| Le calcium | Projette une ombre : l'épaisseur de l'arc n'est pas mesurable | Traversé : l'épaisseur de la plaque calcifiée est mesurable |
| Terrain de prédilection | Tronc commun, ostium, insuffisance rénale, vaisseau de gros calibre | Analyse fine de la paroi, dissections, apposition des mailles |
14. Articuler l'image et la mesure de pression — pour aller plus loin
Les deux familles d'examens sont complémentaires et ne répondent pas à la même question. Les confondre est l'erreur conceptuelle la plus fréquente du sujet.
| Question posée | L'examen qui y répond |
|---|---|
| Cette lésion limite-t-elle le flux ? | FFR ou iFR |
| De quoi est faite cette paroi, et jusqu'où s'étend-elle ? | IVUS ou OCT |
| Quelle longueur et quel diamètre de stent choisir ? | IVUS ou OCT |
| Le stent que je viens de poser est-il correctement déployé ? | IVUS ou OCT |
| Le patient reste-t-il à risque malgré une lésion épicardique traitée ? | Réserve coronaire, qui explore aussi la microcirculation |
Pourquoi faire quand même une IVUS. La mesure a répondu à la question du traitement ; elle ne dit rien de la façon de le conduire. L'image donne le calibre de référence — presque toujours plus grand que ne le suggère l'angiographie —, la longueur réelle de la lésion, et la présence d'un arc calcaire qui imposerait une préparation.
La séquence qui en découle. Mesurer d'abord pour décider, imager ensuite pour exécuter, imager à nouveau pour contrôler. Les deux examens ne sont pas en concurrence : ils occupent deux moments distincts de la même procédure.
Les trois hypothèses. Une maladie de la microcirculation, un spasme, ou un athérome que le luminogramme ne voit pas — un vaisseau remodelé dont le calibre est conservé.
Ce que l'IVUS règle, et ce qu'elle ne règle pas. Elle tranche la troisième hypothèse, et elle seule : elle montre la charge athéromateuse réelle de la paroi, invisible à l'angiographie. Elle ne dit rien de la microcirculation, ni du spasme — pour lesquels ce sont la réserve coronaire et les tests de provocation qui répondent.
La conséquence. Trouver une charge athéromateuse importante ne conduit pas à poser un stent : la lumière est conservée, la lésion ne limite pas le flux. Cela change en revanche la prise en charge médicale — c'est une maladie coronaire avérée, non un examen normal — et cela évite d'annoncer à cette patiente que ses artères sont saines.
15. Points clés à retenir
- La coronarographie est un luminogramme : une projection en deux dimensions de la seule lumière. Elle ne voit pas la paroi.
- Le remodelage explique qu'un vaisseau largement envahi puisse donner une image normale : l'artère s'élargit pour accueillir la plaque avant que celle-ci n'empiète.
- Le segment de référence supposé sain ne l'est presque jamais, ce qui fragilise tout pourcentage de sténose.
- L'IVUS repose sur un cristal piézoélectrique vibrant à 20 à 40 MHz. Plus la fréquence monte, meilleure est la résolution et moindre la pénétration.
- Résolution axiale 100 µm à 30 MHz, 80 µm à 40 MHz, moins de 40 µm en haute définition ; la résolution latérale est deux à trois fois moins bonne.
- Le geste exige aspirine, héparine et dérivé nitré intracoronaire — un spasme non levé se mesure comme une lésion.
- Un cathéter guide de 6 French suffit ; la sonde descend sous scopie, moteur arrêté pour les sondes mécaniques.
- Le retrait motorisé à 0,5 mm/s est indispensable : c'est lui, et lui seul, qui permet de mesurer une longueur.
- Des repères anatomiques sont nécessaires dès qu'on veut comparer deux acquisitions.
- L'artère normale est trilaminaire : intima échogène, média sombre, adventice brillante. Toute la sémiologie se lit par comparaison avec l'adventice.
- Composant lipidique : échos inférieurs à l'adventice — à ne pas confondre avec un thrombus, qui fait saillie et bouge. Composant fibreux : échos égaux ou supérieurs. Composant calcaire : échos très brillants, cône d'ombre, réverbérations.
- Derrière un arc calcaire, la limite externe du vaisseau est invisible : la surface du vaisseau n'y est pas mesurable. L'arc, lui, se mesure en degrés.
- Sur un stent, on cherche dans l'ordre la sous-expansion, la malapposition et l'état des bords. La sous-expansion est le facteur le plus lié à la thrombose et à la resténose ; le consensus européen retient une expansion d'au moins 80 % de la référence.
- Cinq artefacts à connaître : ring down, NURD, artefact de midi, blood speckle, artefact de guide.
- Au tronc commun, on décide sur une surface absolue : 6 mm². Le seuil historique de 4 mm² pour les autres segments ne doit plus décider seul.
- Les essais randomisés — IVUS-XPL, ULTIMATE, RENOVATE-COMPLEX-PCI — montrent un bénéfice clinique du guidage par imagerie, parce qu'il change le geste.
- La mesure de pression dit s'il faut traiter ; l'image dit comment. Les deux ne se remplacent pas.
16. Pièges fréquents
- Se fier au pourcentage de sténose angiographique : il est calculé contre un segment de référence presque toujours malade.
- Conclure qu'une coronarographie normale exclut l'athérome : le remodelage maintient longtemps un calibre normal.
- Oublier le dérivé nitré : un spasme, spontané ou provoqué par la sonde, se mesure comme une lésion.
- Descendre une sonde mécanique moteur en marche : le geste doit se faire sous scopie, moteur arrêté.
- Se contenter d'un retrait manuel : aucune longueur n'est alors mesurable, donc aucun choix de stent n'est fondé.
- Comparer deux acquisitions sans repère commun : on croit mesurer une évolution, on mesure un décalage.
- Juger l'échogénicité dans l'absolu : elle se lit toujours par rapport à l'adventice du même patient sur la même image.
- Prendre un contenu lipidique pour un thrombus : le thrombus fait saillie dans la lumière et se déplace, le lipide est dans la paroi.
- Prendre les réverbérations d'un arc calcaire pour des structures réelles : elles se répètent à intervalles réguliers vers la profondeur.
- Mesurer une surface de vaisseau derrière un arc calcaire : la limite externe n'y est pas visible.
- Prendre un NURD pour une plaque excentrée : le secteur est étiré parce que la sonde a tourné irrégulièrement, pas parce que la paroi est épaissie.
- Prendre un blood speckle pour un thrombus : il apparaît quand le flux ralentit et disparaît à l'injection.
- Mesurer sur une coupe oblique : le vaisseau paraît ovale et les surfaces sont surestimées.
- Empiler un stent dans un stent sous-expandu : c'est reproduire l'erreur au lieu de la corriger.
- Utiliser le seuil de 4 mm² pour décider hors tronc commun : sa correspondance avec le retentissement fonctionnel est médiocre.
- Faire l'image et ne rien changer : le bénéfice des essais vient du geste modifié, pas de l'enregistrement.
Sources
- MESSAOUDI Y. Échographie endocoronaire (IVUS). Diaporama de cours, CEC de cardiologie interventionnelle, Faculté de Médecine de Sfax, décembre 2019. document interne, non publié
- Topol EJ, Nissen SE. Our preoccupation with coronary luminology: the dissociation between clinical and angiographic findings in ischemic heart disease. Circulation. 1995;92(8):2333-2342. doi:10.1161/01.cir.92.8.2333
- Räber L, Mintz GS, Koskinas KC, et al. Clinical use of intracoronary imaging. Part 1: guidance and optimization of coronary interventions. Eur Heart J. 2018;39(35):3281-3300. doi:10.1093/eurheartj/ehy285
- Johnson TW, Räber L, di Mario C, et al. Clinical use of intracoronary imaging. Part 2: acute coronary syndromes, ambiguous coronary angiography findings, and guiding interventional decision-making. Eur Heart J. 2019;40(31):2566-2584. doi:10.1093/eurheartj/ehz332
- Hong SJ, Kim BK, Shin DH, et al. Effect of intravascular ultrasound-guided vs angiography-guided everolimus-eluting stent implantation: the IVUS-XPL randomized clinical trial. JAMA. 2015;314(20):2155-2163. doi:10.1001/jama.2015.15454
- Zhang J, Gao X, Kan J, et al. Intravascular ultrasound versus angiography-guided drug-eluting stent implantation: the ULTIMATE trial. J Am Coll Cardiol. 2018;72(24):3126-3137. doi:10.1016/j.jacc.2018.09.013
- Lee JM, Choi KH, Song YB, et al. Intravascular imaging-guided or angiography-guided complex PCI (RENOVATE-COMPLEX-PCI). N Engl J Med. 2023;388(18):1668-1679. doi:10.1056/NEJMoa2216607
- Witzenbichler B, Maehara A, Weisz G, et al. Relationship between intravascular ultrasound guidance and clinical outcomes after drug-eluting stents (ADAPT-DES). Circulation. 2014;129(4):463-470. doi:10.1161/circulationaha.113.003942
- Maehara A, Ben-Yehuda O, Ali Z, et al. Relationship between intravascular ultrasound guidance and clinical outcomes after drug-eluting stents: the ADAPT-DES study. Circ Cardiovasc Interv. 2018;11(11):e006243. doi:10.1161/circinterventions.117.006243
- Neumann FJ, Sousa-Uva M, Ahlsson A, et al. 2018 ESC/EACTS Guidelines on myocardial revascularization. Eur Heart J. 2019;40(2):87-165. doi:10.1093/eurheartj/ehy394
- Tonino PAL, De Bruyne B, Pijls NHJ, et al. Fractional flow reserve versus angiography for guiding percutaneous coronary intervention (FAME). N Engl J Med. 2009;360(3):213-224. doi:10.1056/NEJMoa0807611
Cours de la Pr Ag Yosra Messaoudi, Faculté de Médecine de Sousse.
