Échographie cardiaque 3D

🎯 Objectifs pédagogiques

Expliquer les principes physiques et les modes d'acquisition de l'echocardiographie 3D (temps reel, multi-battements, full volume) et le compromis resolution spatiale / resolution temporelle.
Optimiser un rendu volumique 4D via les parametres d'acquisition (secteur, cadence, frequence) et de post-traitement (gain, cartes couleur, 4D Markers).
Interpreter la valve mitrale en vue chirurgicale 3D et localiser une lesion selon la nomenclature segmentaire A1-A3 / P1-P3.
Preciser l'apport diagnostique et pronostique de l'ETO 3D dans l'endocardite, les protheses et la quantification des valvulopathies.
Connaitre les avantages et limites du 3D par rapport au 2D et au X-Plan biplan.

Mots-clés

L'échocardiographie tridimensionnelle a transformé l'imagerie cardiaque en offrant une représentation volumique et dynamique des structures, là où le 2D imposait une reconstruction mentale, coupe par coupe. En s'affranchissant des hypothèses géométriques, elle fournit des mesures de volumes et de masses bien corrélées à l'IRM, et surtout une vue chirurgicale des valves qui crée enfin un langage commun entre l'échographiste et le chirurgien.

1. Pourquoi passer au 3D ?

1.1. Le problème que le 2D ne résout pas

Le problème central du 2D est l'absence de langage commun : deux opérateurs décrivent la même lésion mitrale de façon très différente, faute de référence spatiale partagée. L'un parle d'un « billot postérieur », l'autre d'une « masse échogène près de l'anneau » — la même image, deux comptes-rendus qui ne se recoupent pas et qu'un chirurgien doit ensuite reconstituer mentalement avant d'opérer. Le rendu volumique affiche la valve telle que le chirurgien la voit sur table, une vue « en face » depuis l'oreillette gauche, ce qui rend la description immédiatement reproductible et transmissible, d'un examen à l'autre comme d'un opérateur à l'autre.

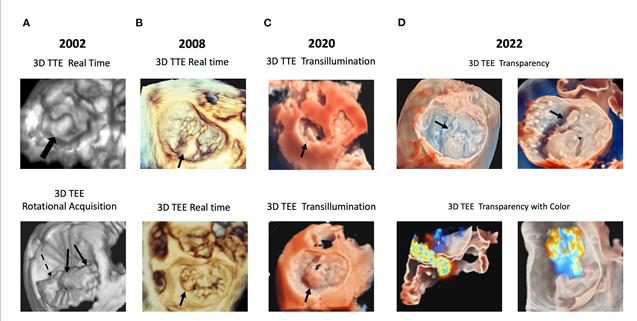

Quatre rendus 3D de la même valve mitrale prolabée entre 2002 et 2022, illustrant l'évolution des techniques de rendu volumique. — Figure 1 — Quatre années, quatre techniques de rendu de la même structure : la valve mitrale vue en 3D. En 2002 (A), un rendu temps réel et une acquisition rotationnelle, tous deux en niveaux de gris, une flèche pointant le segment prolabant. En 2008 (B), le temps réel s'améliore mais reste en niveaux de gris. En 2020 (C), la transillumination fait apparaître le tissu fin en clair et le tissu épaissi en sombre. En 2022 (D), la transparence, avec ou sans codage couleur, rend visible simultanément la face auriculaire et la face ventriculaire d'un même feuillet. Ce n'est pas une évolution esthétique : chaque étape a rendu visible un détail invisible à la précédente.

1.2. Une technologie qui s'est construite par étapes

Cette évolution s'est faite par étapes technologiques successives, du temps réel en niveaux de gris seuls jusqu'à la transillumination et la transparence couleur d'aujourd'hui, qui distinguent en un coup d'œil le tissu valvulaire de l'appareil sous-valvulaire. Chaque étape a répondu à une limite précise de la précédente : le temps réel a d'abord permis de voir un volume sans reconstruction, la rotation ECG-gatée a ensuite élargi ce volume au prix du raccord entre battements, puis les cartes de rendu ont enfin donné à l'œil un relief que le simple niveau de gris ne suffisait pas à restituer. L'apport est majeur pour la planification chirurgicale, le guidage des procédures percutanées et la formation des internes, qui apprennent enfin sur une image que le senior peut annoter sans ambiguïté, doigt posé directement sur le segment en cause.

🎯 Technologie Le 3D temps réel repose sur la sonde matricielle (matrix array), qui comporte plusieurs milliers d'éléments piézoélectriques répartis en grille, capables de balayer un volume pyramidal plutôt qu'un simple plan.

2. Modes d'acquisition et compromis spatio-temporel

2.1. Trois grandeurs, un seul compromis

Toute acquisition 3D obéit à un compromis fondamental entre résolution spatiale, résolution temporelle (cadence) et taille du volume : on ne peut optimiser les trois à la fois. Augmenter l'une des trois grandeurs se paie toujours sur l'une des deux autres, et cette contrainte physique — pas un simple réglage d'appareil — explique pourquoi il existe plusieurs modes d'acquisition plutôt qu'un seul mode universel.

2.2. Trois modes pour trois besoins différents

Mode	Principe	Avantage	Limite
4D temps réel (Live)	Volume acquis en un seul battement	Pas d'artefact de raccord, utilisable en rythme irrégulier	Volume plus petit ou cadence plus basse
Multi-battements (Full Volume)	Sous-volumes acquis sur 2 à 6 cycles puis assemblés	Grand volume, haute résolution et cadence élevées	Artefacts de raccord (stitching) si arythmie ou apnée imparfaite
Zoom 4D	Volume étroit centré sur une structure	Excellente résolution d'une seule valve	Champ limité

La règle pratique tient en une phrase : réduire la taille du secteur exploré augmente la cadence. On élargit le champ pour une vue d'ensemble, on le rétrécit pour analyser finement une seule valve. Chez un patient en fibrillation atriale ou peu coopérant pour l'apnée, le mode temps réel reste le plus robuste, précisément parce qu'il n'a rien à raccorder.

3. Optimiser le rendu 4D

Deux familles de réglages conditionnent la qualité de l'image. Les paramètres d'acquisition — taille du secteur, méthode d'acquisition, cadence, fréquence de la sonde — se choisissent avant de figer le volume. Les paramètres de post-traitement se règlent après coup, sans dégrader la donnée brute déjà acquise : gain 2D et filtre 4D, cartes de rendu (HD Live, FlexiLight) et carte couleur (HD Color), qui donnent le relief et la profondeur au volume figé.

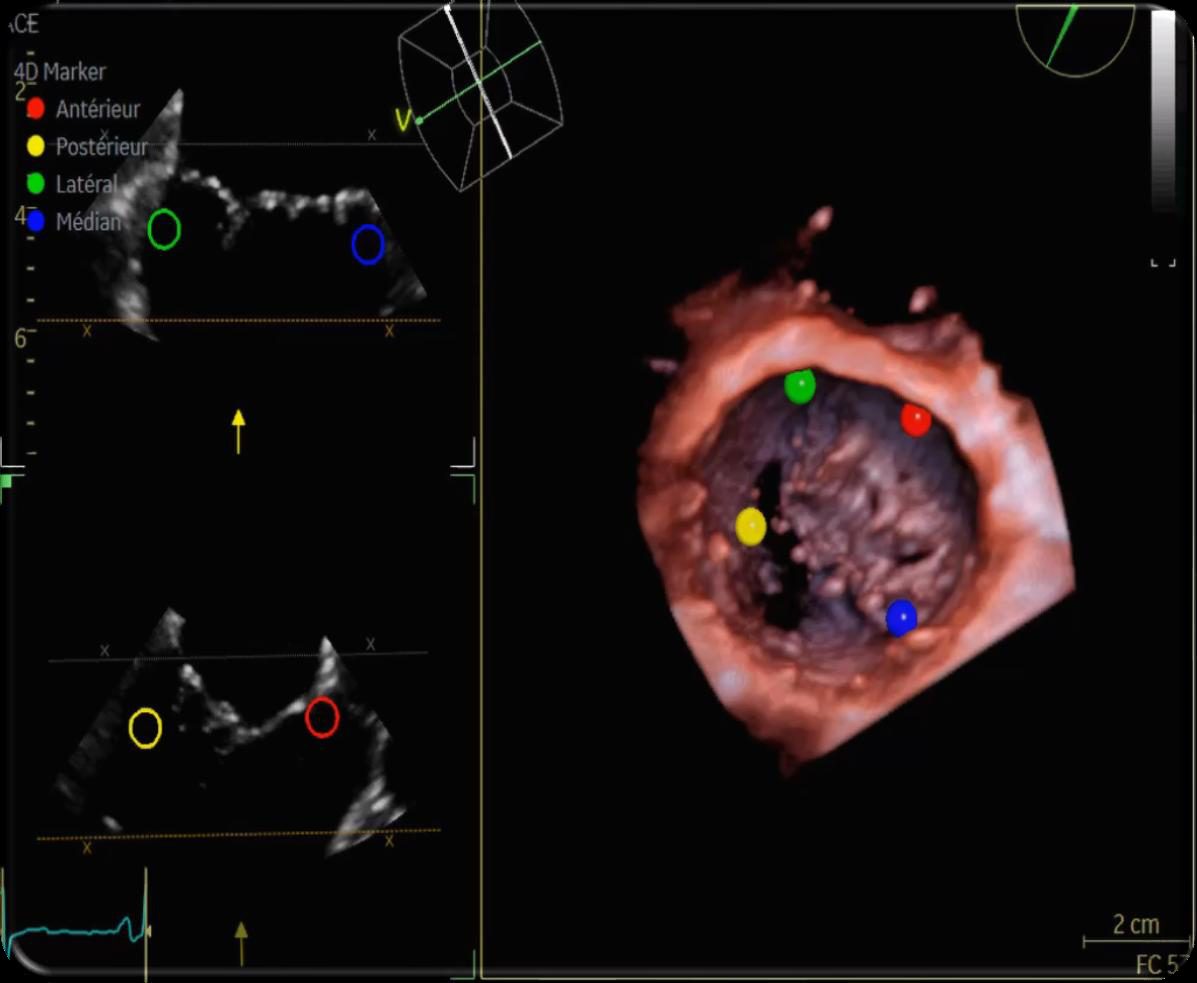

Quatre repères colorés (4D Markers) positionnés sur deux coupes échographiques et sur le rendu 3D correspondant de l'anneau mitral, annotés en français. — Figure 2 — Suivez les quatre couleurs de gauche à droite. Sur les deux coupes en haut et en bas, quatre cercles colorés repèrent les points cardinaux de l'anneau mitral : rouge pour l'antérieur, jaune pour le postérieur, vert pour le latéral, bleu pour le médian. Sur le rendu 3D en face, à droite, ces mêmes quatre couleurs marquent exactement les mêmes points, à la même place relative — c'est la définition même d'un 4D Marker : un repère qui garde son sens d'une vue à l'autre, plutôt qu'une simple couleur décorative.

Les 4D Markers sont des points de repère nommés et orientés, positionnés une fois puis conservés automatiquement lors de la navigation dans le volume : ils facilitent le suivi d'une même structure d'une vue à l'autre, la communication en salle interventionnelle et l'apprentissage. Un marqueur posé sur l'aorte reste sur l'aorte quand on fait pivoter le rendu, ce qu'aucune coupe 2D fixe ne permet.

4. La valve mitrale en vue chirurgicale

4.1. Une orientation fixe, une nomenclature partagée

L'analyse dynamique de la valve mitrale, depuis l'oreillette ou le ventricule gauche, est l'application phare du 3D. La convention d'orientation place l'aorte en position 12 heures et l'auricule gauche à gauche de l'image, quel que soit le fabricant de l'appareil — c'est cette convention, partagée avec le chirurgien, qui fait tout l'intérêt de la vue : un compte-rendu écrit après avoir vu l'image et un chirurgien qui la découvre au bloc parlent enfin de la même orientation.

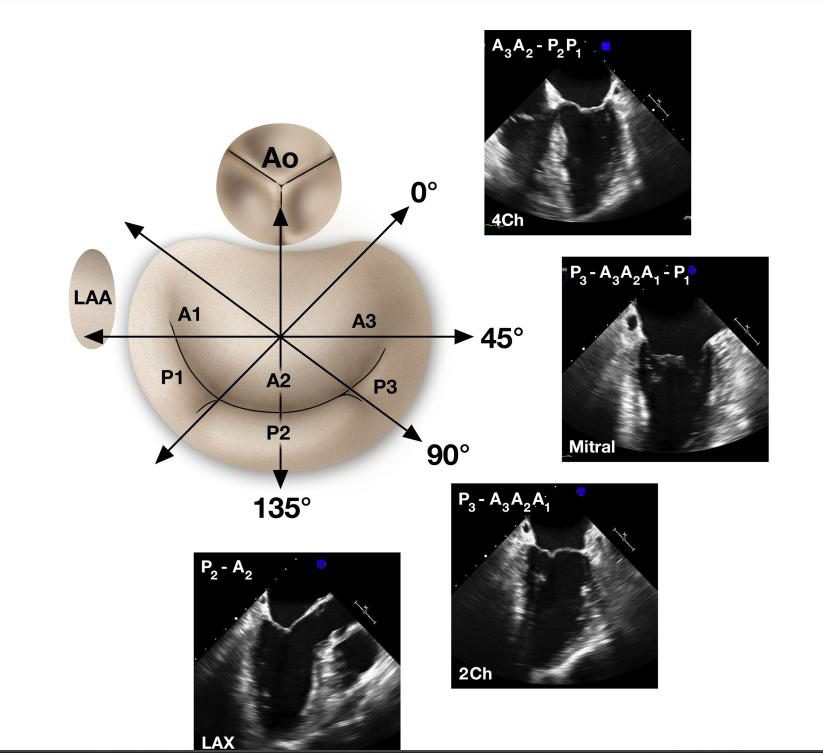

Schéma en cadran horaire de la valve mitrale associant les angles de rotation du plan de coupe aux segments A1-A3 et P1-P3, avec les coupes échographiques correspondantes. — Figure 3 — Le schéma en haut à gauche pose le principe : la rotation du plan de coupe, de 0° à 135°, balaie l'anneau mitral de la commissure antéro-latérale à la commissure postéro-médiale, à travers les segments A1 à P3, avec l'aorte et l'auricule gauche repérés. Les paires d'images qui l'entourent montrent chacune la coupe échographique réelle correspondant à un angle donné, avec le trait de coupe superposé à un rendu 3D miniature. Suivez un seul angle à la fois, du schéma vers sa paire d'images, plutôt que de comparer toutes les paires entre elles d'emblée.

À partir de cette orientation fixe, la rotation du plan de coupe balaie successivement les six segments de la nomenclature de Carpentier : A1, A2, A3 côté antérieur, P1, P2, P3 côté postérieur, séparés par les commissures antéro-latérale et postéro-médiale. Le segment P2 reste, de très loin, le plus souvent touché par un prolapsus, ce qui explique qu'il soit examiné en premier dans la plupart des protocoles de lecture, avant que le regard ne s'étende aux segments voisins.

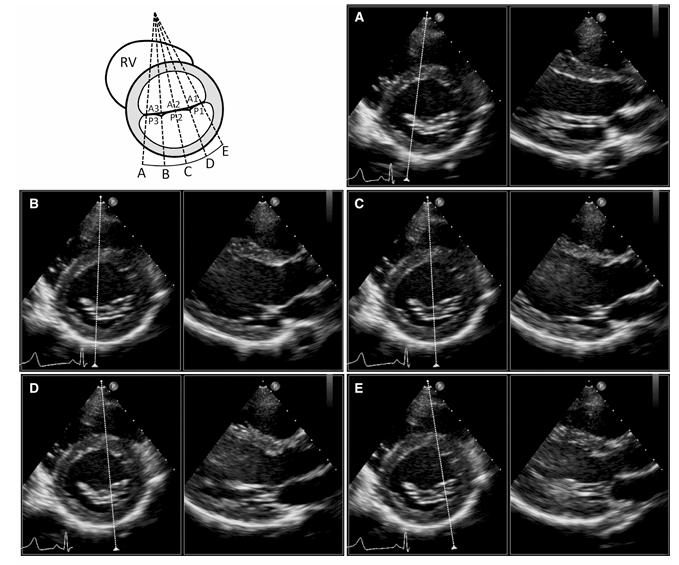

Schéma de cinq plans de coupe parallèles balayant la valve mitrale des segments postérieurs vers les segments antérieurs, avec les cinq paires d'images échographiques correspondantes. — Figure 4 — Le schéma en haut à gauche montre une autre façon de balayer la valve mitrale : cinq plans de coupe parallèles, A à E, qui la traversent du segment P3/A3 vers P1/A1, plutôt qu'une rotation autour d'un axe central. Chaque lettre correspond à une paire d'images échographiques réelles, avec le trait de coupe qui se déplace d'un plan au suivant. Comparez des paires voisines entre elles (A avec B, puis B avec C) pour suivre comment l'anatomie change plan après plan, plutôt que de comparer directement la première à la dernière.

4.2. Le X-Plan, un concurrent inattendu du 3D

La correspondance entre l'angle de rotation et le segment exploré n'est pas propre au 3D : le mode X-Plan, qui affiche simultanément deux plans 2D orthogonaux issus de la même sonde matricielle, balaie la même correspondance sans reconstruire de volume complet — il coûte donc moins de temps d'acquisition et moins de puissance de calcul. Une étude princeps sur ce point mérite d'être nuancée avant d'être retenue : le X-Plan biplan y montrait une sensibilité supérieure au rendu 3D pour identifier le segment prolabant (88 % contre 80 %), avec une excellente reproductibilité inter-observateur. Le 3D et le X-Plan sont donc complémentaires, non concurrents — le second reste souvent le premier réflexe devant une simple question de localisation, le premier étant réservé aux situations où une vue d'ensemble tridimensionnelle change réellement la décision, planification chirurgicale ou guidage percutané en tête.

5. Endocardite infectieuse et prothèses valvulaires

5.1. Détecter en 2D, caractériser en 3D

Face à une forte suspicion clinique d'endocardite infectieuse, la stratégie recommandée associe systématiquement ETT et ETO, jamais l'une sans l'autre. Entre les deux modes de rendu de l'ETO, les rôles se répartissent clairement : l'ETO 2D garde la meilleure sensibilité pour détecter une végétation, tandis que l'ETO 3D est supérieure pour la mesurer, estimer le risque embolique qui lui est lié, et analyser une prothèse suspecte. Cette répartition des rôles n'est pas un détail académique : elle dicte l'ordre des gestes devant un patient fébrile à hémocultures positives, ETO 2D en première intention pour ne rien manquer, complément 3D ciblé une fois la végétation repérée.

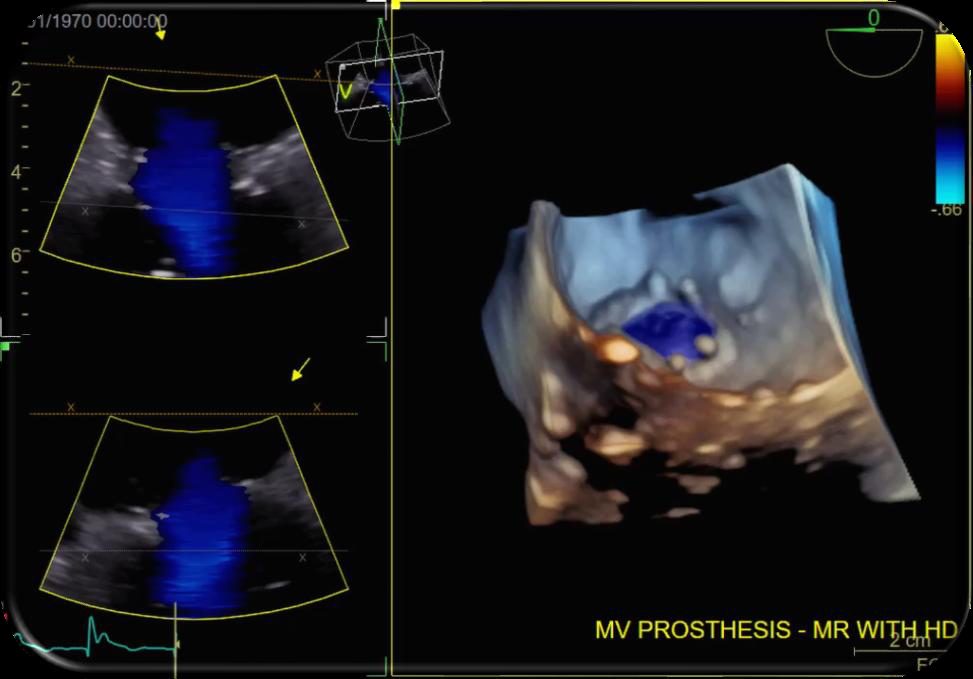

Prothèse valvulaire mitrale explorée en deux coupes 2D et en rendu 3D avec codage couleur, montrant une fuite intra-prothétique. — Figure 5 — Une prothèse mitrale explorée en deux coupes 2D orthogonales (à gauche) et en rendu 3D avec codage couleur (à droite). Le flux bleu, au centre du rendu 3D comme sur les deux coupes 2D, signe une fuite intra-prothétique. Comparez sa position sur les trois images : c'est cette concordance entre coupes 2D et rendu 3D qui confirme la localisation exacte du jet avant toute décision.

5.2. Ce que le 3D ajoute, question par question

Question posée	Apport spécifique du 3D par rapport au 2D
Identification d'une végétation	Confirme le diagnostic 2D dans tous les cas ; description complète du nombre, de la taille, de la localisation et du point d'attache
Identification d'un abcès	Meilleure estimation de la taille et du site ; description de la paroi de la cavité par coupes à différents niveaux
Régurgitation péri-prothétique	Différenciation nette entre fuite transvalvulaire et paravalvulaire ; direction du jet et sévérité quantifiée dans la majorité des cas
Déhiscence de prothèse	Description supérieure du segment désinséré : site, taille, forme, surface et rapport avec la fuite paravalvulaire

L'apport spécifique de l'ETO 3D dans la dysfonction de prothèse mitrale tient en un mot : caractériser. Là où l'ETO 2D pose le diagnostic de fuite ou de déhiscence, le 3D en précise la taille, la forme et la surface réelles, des grandeurs qu'une coupe unique ne peut pas restituer fidèlement.

5.3. Un cas particulier : l'endocardite non infectieuse de Libman-Sacks

Toutes les végétations ne sont pas infectieuses. L'endocardite de Libman-Sacks est faite de végétations stériles, verruqueuses, survenant dans le lupus érythémateux systémique et dans le syndrome des antiphospholipides. Elle touche préférentiellement la valve mitrale, avec une prédilection pour le versant postéro-médial et les commissures, et peut siéger sur les deux faces du feuillet — auriculaire comme ventriculaire. Son enjeu n'est pas septique mais embolique : elle expose au premier chef aux accidents cérébro-vasculaires, ce qui en fait une cause à rechercher devant un événement neurologique chez un patient lupique.

C'est une situation où l'apport du 3D est direct : ces végétations sont souvent petites, sessiles et adhérentes au feuillet plutôt que pédiculées, si bien que leur nombre, leur étendue exacte et leur face d'insertion se lisent bien mieux sur un rendu volumique que sur une coupe unique — exactement la répartition des rôles décrite plus haut, où le 2D détecte et le 3D caractérise.

5.4. Une place croissante dans les procédures percutanées

Cette caractérisation fine ne sert pas qu'au diagnostic : elle conditionne directement l'éligibilité et la planification d'une réparation mitrale percutanée bord à bord, dont l'anatomie doit être décrite avec la même précision qu'avant une chirurgie ouverte.

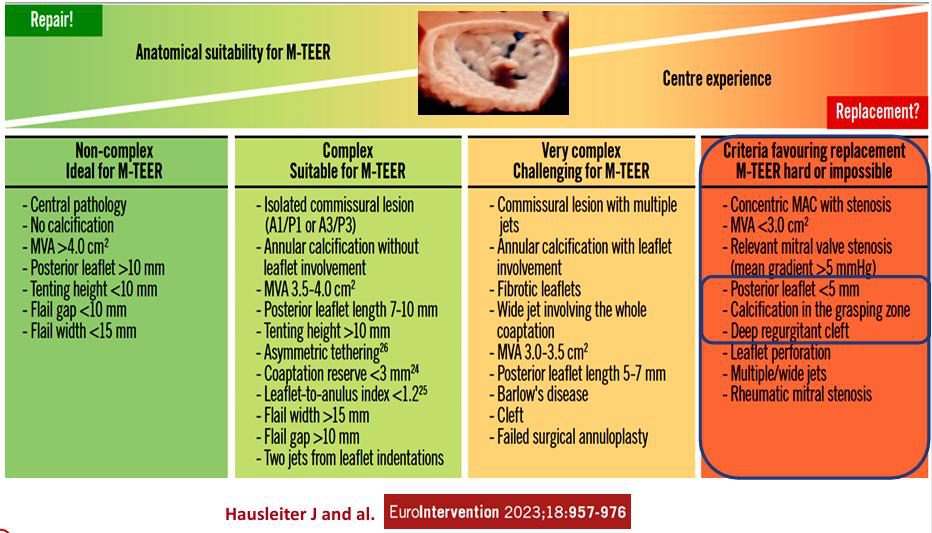

Gradient illustrant l'éligibilité anatomique croissante à la réparation mitrale percutanée bord à bord, du cas le plus simple au plus complexe. — Figure 6 — Un gradient à lire de gauche à droite, du plus favorable au plus défavorable à une réparation percutanée bord à bord. Chaque colonne liste les critères anatomiques qui la caractérisent : pathologie centrale et absence de calcification à gauche, jusqu'à la sténose mitrale relative, la calcification en zone de préhension ou la perforation de feuillet, encadrées à droite, qui orientent d'emblée vers un remplacement plutôt qu'une réparation.

La suitabilité anatomique s'apprécie sur un gradient continu plutôt que par un seuil unique : une lésion centrale, sans calcification, avec une surface valvulaire large et une hauteur de coaptation courte, se répare aisément par voie percutanée ; à l'autre extrémité du gradient, une calcification annulaire concentrique avec sténose associée ou une perforation de feuillet orientent d'emblée vers un remplacement plutôt qu'une réparation. Entre les deux, l'expérience du centre pèse autant que l'anatomie elle-même dans la décision finale.

6. Le phénotypage du prolapsus par imagerie 3D — pour aller plus loin

📘 À partir d'ici Les sections qui suivent dépassent la lecture courante d'une vue chirurgicale : elles s'adressent à qui doit déjà distinguer deux mécanismes de prolapsus, lire un rendu de transillumination sans se limiter à sa seule esthétique, ou situer le 3D parmi les autres outils volumétriques du service.

6.1. Deux mécanismes, deux tableaux 3D

Deux grands mécanismes produisent un prolapsus mitral, et le rendu 3D les distingue souvent mieux qu'une coupe 2D isolée :

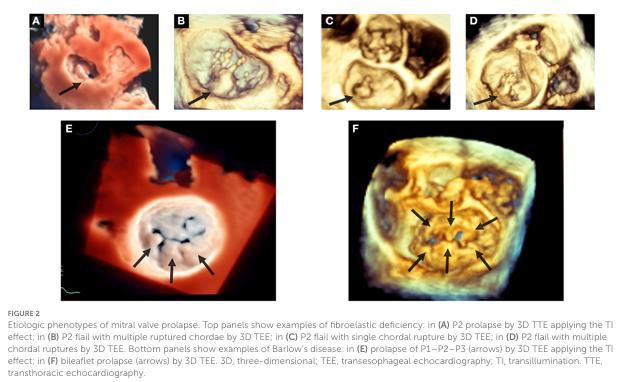

Six rendus échocardiographiques 3D comparant la déficience fibro-élastique, à lésion unique, et la maladie de Barlow, à atteinte diffuse. — Figure 7 — Six rendus 3D à lire en deux rangées. En haut (A à D), quatre exemples de déficience fibro-élastique, chacun montrant un prolapsus du seul segment P2, avec ou sans rupture de cordage — la flèche pointe toujours une lésion focale, entourée de tissu d'aspect normal. En bas (E, F), deux exemples de maladie de Barlow : prolapsus étendu à plusieurs segments à la fois (P1 à P3 en E, aux deux feuillets en F), plusieurs flèches simultanées. Comparez le nombre de flèches et leur dispersion, plutôt que la seule présence d'un prolapsus : c'est ce qui distingue les deux maladies.

La déficience fibro-élastique touche un segment unique, le plus souvent P2, par rupture de cordage sur un tissu par ailleurs fin et peu redondant : le rendu 3D montre un billot localisé, aux berges nettes, entouré de tissu normal. La maladie de Barlow, à l'inverse, atteint plusieurs segments à la fois sur un tissu globalement épaissi et redondant, avec souvent un prolapsus bifeuillet et plusieurs ruptures de cordages associées. Cette distinction, déjà établie en 2D, devient un exercice de reconnaissance immédiate en vue chirurgicale 3D : la silhouette globale de la valve, vue en face, suffit souvent à orienter avant même de compter les segments un par un.

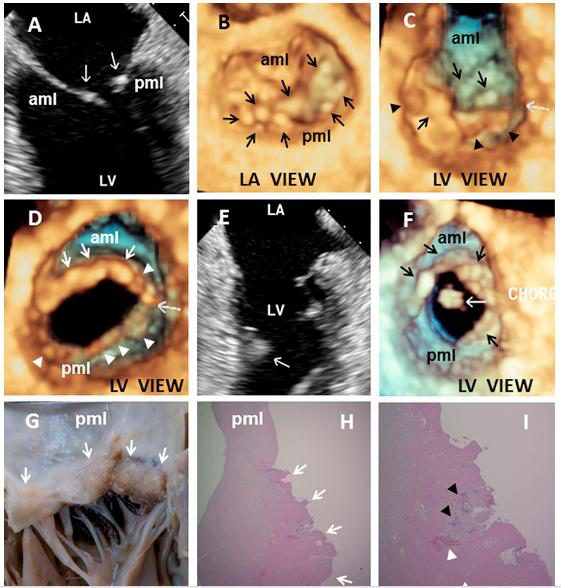

Planche de neuf images reliant des coupes échographiques 2D, des rendus 3D, une pièce anatomique et des coupes histologiques d'un même feuillet mitral prolabé. — Figure 8 — Neuf images en trois temps. A à D : la même valve prolabée vue en 2D puis en rendu 3D, depuis l'oreillette (vue LA) puis depuis le ventricule (vues LV), avec le feuillet antérieur (aml) et postérieur (pml) repérés à chaque fois. E et F : un second cas, avec l'appareil sous-cordal visible en F. G à I : la pièce anatomique correspondante et deux coupes histologiques du même feuillet postérieur, flèches et pointes de flèche renvoyant aux mêmes zones que sur les rendus 3D du dessus. C'est cette dernière rangée qui a validé le rendu 3D comme fidèle à l'anatomie réelle, et non comme un simple artefact de reconstruction.

La correspondance entre l'image 3D, la pièce anatomique et l'histologie n'est pas qu'une curiosité pédagogique : c'est elle qui a validé, à l'origine, que ce que le rendu 3D affiche comme un billot valvulaire correspond bien à un authentique excès tissulaire au sens histologique, et non à un simple artefact de reconstruction. Le passage de l'image à la coupe histologique montre le même excès de tissu myxoïde des deux côtés, ce qui a fait accepter le rendu 3D comme fidèle à l'anatomie réelle plutôt que comme une simple reconstruction plausible.

6.2. Ce que chaque modalité apporte, structure par structure

Le choix entre 2D, X-Plan et 3D standard ou avancé ne se fait pas une fois pour toutes pour un patient : il se rediscute à chaque question posée, structure par structure.

Structure ou question	2D TTE	2D TEE	3D standard	3D avancé
Faisabilité de l'examen	Bonne	Excellente	Bonne à excellente	Excellente
Morphologie valvulaire	Moyenne	Bonne	Bonne à excellente	Excellente
Différencier un prolapsus simple d'un prolapsus complexe	Moyenne	Bonne	Excellente	Excellente
Texture des feuillets	Faible	Moyenne	Moyenne	Excellente
Évaluation des cordages	Moyenne	Bonne	Bonne	Bonne
Détection d'une fente (cleft)	Faible	Moyenne	Moyenne	Excellente
Mesures de l'anneau mitral	Faible	Faible	Moyenne	Bonne
Quantification de la fuite	Excellente	Excellente	Bonne	Bonne
Identifier l'origine de la fuite	Moyenne	Bonne	Bonne	Excellente

Cette table se lit colonne par colonne plutôt que ligne par ligne : elle montre que le 3D avancé ne surpasse pas systématiquement les autres modalités partout, mais qu'il comble précisément les faiblesses les plus nettes du 2D — la texture tissulaire et la détection d'une fente commissurale — tout en restant, sur la seule quantification de la fuite, en retrait derrière le Doppler couleur classique.

7. Lire un rendu de transillumination — pour aller plus loin

Les rendus les plus récents ajoutent à l'image en niveaux de gris une carte de transillumination, qui simule un éclairage traversant le tissu depuis sa face postérieure : les zones fines et souples apparaissent claires, presque translucides, tandis que les zones épaissies, calcifiées ou fibreuses restent opaques.

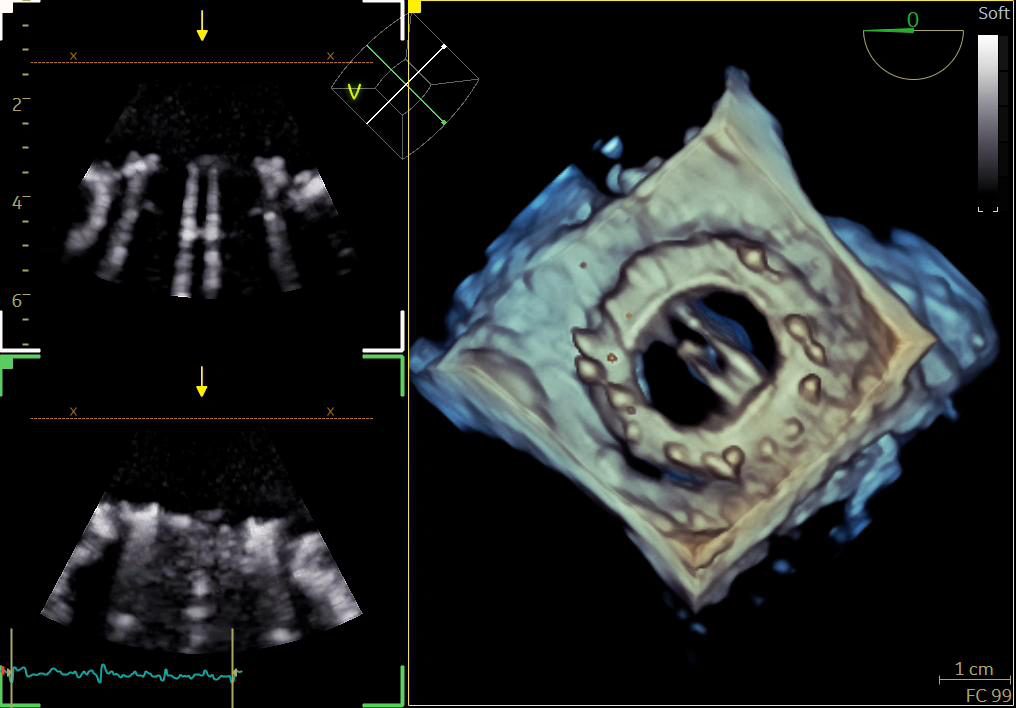

Rendu 3D en transillumination de l'anneau mitral, associé à deux coupes échographiques 2D de référence. — Figure 9 — À gauche, deux coupes échographiques en niveaux de gris centrées sur l'anneau mitral. À droite, le même anneau en rendu 3D avec transillumination : les zones dorées et translucides correspondent au tissu fin et souple, les reliefs plus sombres et le pourtour bleuté à un tissu ou des structures plus épaisses. L'orifice sombre au centre est la zone de coaptation, ou son défaut. Repérez d'abord les zones claires et sombres avant de chercher à mesurer quoi que ce soit sur cette image.

Cette carte ne remplace aucune mesure : elle guide l'œil vers la zone à mesurer ensuite au trait, exactement comme la carte polaire de strain guide l'œil vers le segment à interroger plutôt qu'à conclure elle-même. Devant un anneau mitral rendu en transillumination, la méthode reste la même qu'en 2D : identifier d'abord la commissure antéro-latérale et la commissure postéro-médiale, situer ensuite le ou les segments concernés par rapport à elles, puis seulement mesurer.

⚠️ Une carte, pas une mesure Un contraste de couleur saisissant sur une carte de transillumination ne dispense jamais du tracé au trait qui donne la mesure exploitable dans un compte-rendu : la carte oriente le regard, elle ne remplace pas le geste de mesure.

8. Au-delà des valves : masses, septum et fonction ventriculaire — pour aller plus loin

Le 3D améliore aussi la localisation et la caractérisation des masses intracardiaques, la reconstruction du septum interatrial et la mesure d'une communication interauriculaire, ainsi que la quantification volumique des flux couleur dans les valvulopathies. Ces applications partagent toutes le même principe que la vue chirurgicale mitrale : remplacer une coupe unique, potentiellement trompeuse par son seul angle, par un volume complet dans lequel on choisit ensuite le plan le plus informatif.

Les volumes et les masses ventriculaires mesurés en 3D en sont l'illustration la plus directement chiffrable : affranchis de toute hypothèse géométrique sur la forme du ventricule, ils restent fiables même sur un ventricule remodelé, là où les formules 2D reposent toutes sur un modèle ellipsoïde qui s'écarte d'autant plus de la réalité que le ventricule est déformé.

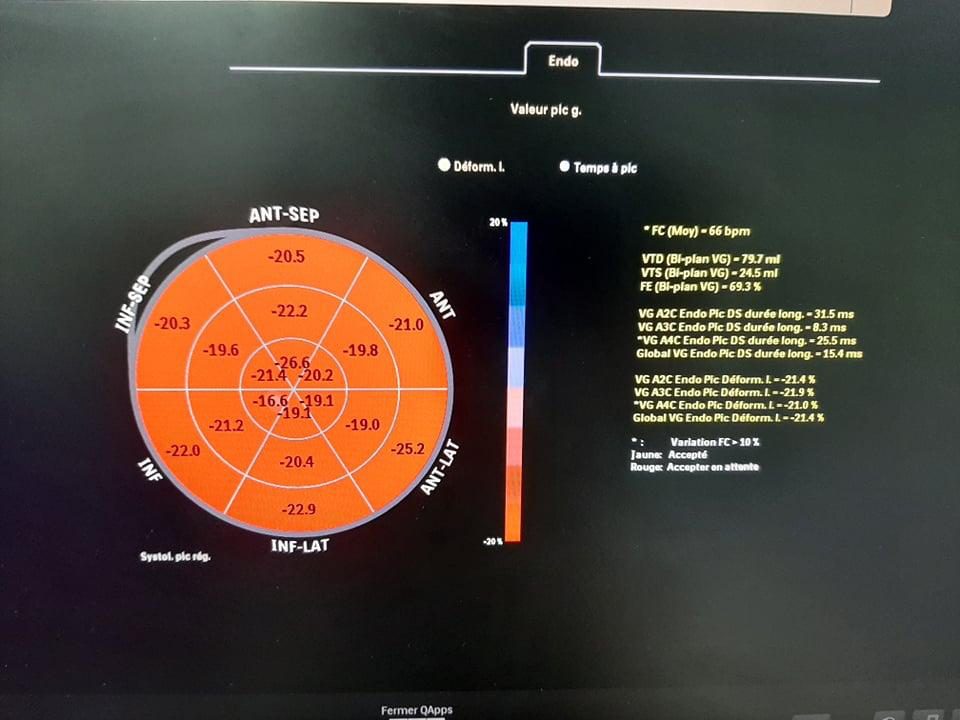

Carte polaire de strain longitudinal global du ventricule gauche accompagnée des volumes et de la fraction d'éjection biplan du même examen. — Figure 10 — Une carte polaire de strain longitudinal global du VG, avec la valeur de chaque segment affichée en pourcentage et la valeur globale au centre (−21,4 %). À droite, les données volumétriques et fonctionnelles du même examen : VTD à 79,7 mL, VTS à 24,5 mL, fraction d'éjection biplan à 69,3 %. Les deux chiffres qui comptent — le strain global et la fraction d'éjection — sont ici l'un et l'autre normaux et concordants. C'est justement parce qu'ils peuvent diverger, un strain se dégradant quand la fraction d'éjection tient encore, qu'on prend l'habitude de les mesurer tous les deux plutôt que l'un ou l'autre.

Le strain longitudinal global mesuré en 3D complète cette évaluation volumétrique par une évaluation de la fonction elle-même : sur l'exemple présenté, un strain global à −21,4 % et une fraction d'éjection biplan à 69,3 % concordent, l'un et l'autre normaux — et c'est cette concordance qui rassure ici. Le strain conserve néanmoins un rôle propre, que cet exemple n'illustre pas mais qui justifie de le mesurer : dépister une atteinte myocardique infraclinique qui échapperait à la seule fraction d'éjection. Un strain devient suspect lorsqu'il est moins négatif que le seuil pronostique généralement retenu autour de −18 % — la convention de signe étant détaillée au cours 09 de cette discipline, Strain myocardique. Un principe détaillé au cours 09 de cette discipline, Strain myocardique, où il est appliqué au ventricule gauche en 2D.

9. Points clés à retenir

⭐ Points clés à retenir

Le 3D repose sur la sonde matricielle et impose un compromis permanent entre résolution spatiale, résolution temporelle et taille du volume.
Full volume multi-battements = grand champ, haute résolution, mais artefacts de raccord ; temps réel = un seul battement, robuste en arythmie.
Les 4D Markers conservent leur position lors de la navigation, contrairement à un repère posé sur une simple coupe 2D fixe.
La vue chirurgicale mitrale, aorte en 12 heures, crée un langage commun avec le chirurgien et localise le prolapsus par la nomenclature A1-A3 / P1-P3.
Le X-Plan biplan reste très performant, voire supérieur au 3D (88 % contre 80 %), pour identifier le seul segment prolabant.
Endocardite : l'ETO 2D reste la plus sensible pour détecter une végétation, l'ETO 3D la plus précise pour la mesurer et analyser une prothèse.
Déficience fibro-élastique = un segment, tissu fin ; maladie de Barlow = plusieurs segments, tissu épaissi et redondant.
Les volumes et masses ventriculaires 3D s'affranchissent de toute hypothèse géométrique et corrèlent bien avec l'IRM.
Le strain longitudinal global dépiste une atteinte myocardique infraclinique malgré une fraction d'éjection conservée : il devient suspect lorsqu'il est moins négatif que le seuil pronostique de ≈ −18 %.
Le 3D ne rend ni le 2D ni le X-Plan inutiles : il les complète, il ne les remplace pas.

10. Pièges fréquents

⚠️ Pièges fréquents

Choisir systématiquement le full volume multi-battements chez un patient arythmique, alors que les artefacts de raccord y rendent l'image ininterprétable.
Élargir le secteur d'exploration pour « tout voir » sans réaliser que cet élargissement fait chuter la cadence, parfois sous le seuil utile à l'analyse d'une valve mobile.
Croire que le 3D est toujours supérieur au 2D ou au X-Plan, alors que le X-Plan biplan garde une sensibilité supérieure pour localiser un segment prolabant.
Se limiter à l'ETO 3D devant une suspicion de végétation, alors que l'ETO 2D reste la modalité la plus sensible pour la détecter en premier lieu.
Omettre l'ETT devant une forte suspicion clinique d'endocardite sous prétexte qu'une ETO est de toute façon prévue.
Confondre déficience fibro-élastique et maladie de Barlow sur le seul critère « il y a un prolapsus », sans regarder le nombre de segments touchés ni l'épaisseur du tissu.
Lire une carte de transillumination comme une mesure, alors qu'elle ne fait que guider l'œil vers la zone à mesurer ensuite au trait.
Appliquer une formule géométrique 2D à un ventricule très remodelé plutôt que de recourir au volume 3D, précisément dans le cas où l'hypothèse géométrique s'écarte le plus de la réalité.
Interpréter un strain longitudinal global isolément, sans le rapporter à la fraction d'éjection et au contexte clinique du patient.
Oublier les 4D Markers lors d'une navigation prolongée dans un volume, et perdre le repère d'une structure déjà identifiée quelques rotations plus tôt.

Sources

MESSAOUDI Y. Échographie cardiaque 3D. Diaporama de référence, Hôpital Militaire Principal d'Instruction de Tunis (HMPIT). Support de cours non publié. document interne, non publié
Lang RM, Badano LP, Tsang W, Adams DH, Agricola E, Buck T, et al. EAE/ASE recommendations for image acquisition and display using three-dimensional echocardiography. Eur Heart J Cardiovasc Imaging. 2012;13(1):1-46. doi:10.1093/ehjci/jer316
Delgado V, Ajmone Marsan N, de Waha S, Bonaros N, Brida M, Burri H, et al. 2023 ESC Guidelines for the management of endocarditis. Eur Heart J. 2023;44(39):3948-4042. doi:10.1093/eurheartj/ehad193
Vahanian A, Beyersdorf F, Praz F, Milojevic M, Baldus S, Bauersachs J, et al. 2021 ESC/EACTS Guidelines for the management of valvular heart disease. Eur Heart J. 2022;43(7):561-632. doi:10.1093/eurheartj/ehab395
Faletra FF, Demertzis S, Pedrazzini G, Murzilli R, Pasotti E, Muzzarelli S, et al. Three-dimensional transesophageal echocardiography in degenerative mitral regurgitation. J Am Soc Echocardiogr. 2015;28(4):437-48. doi:10.1016/j.echo.2015.01.006
Roldan CA, Tolstrup K, Macias L, Qualls CR, Maynard D, Charlton G, et al. Libman-Sacks endocarditis: detection, characterization, and clinical correlates by three-dimensional transesophageal echocardiography. J Am Soc Echocardiogr. 2015;28(7):770-9. doi:10.1016/j.echo.2015.02.011
Randazzo M, Maffessanti F, Kotta A, Grapsa J, Lang RM, Addetia K. Added value of 3D echocardiography in the diagnosis and prognostication of patients with right ventricular dysfunction. Front Cardiovasc Med. 2023;10:1263864. doi:10.3389/fcvm.2023.1263864
McGhie JS, Vletter WB, de Groot-de Laat LE, Frowijn R, Oei FBS, Geleijnse ML. Transthoracic two-dimensional xPlane and three-dimensional echocardiographic analysis of the site of mitral valve prolapse. Int J Cardiovasc Imaging. 2015;31(8):1553-1560. doi:10.1007/s10554-015-0734-7

Cours de la Pr Ag Yosra Messaoudi, Faculté de Médecine de Sousse.
